Y-HG1冶金設備液壓缸

所屬分類：Y-HG1冶金液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

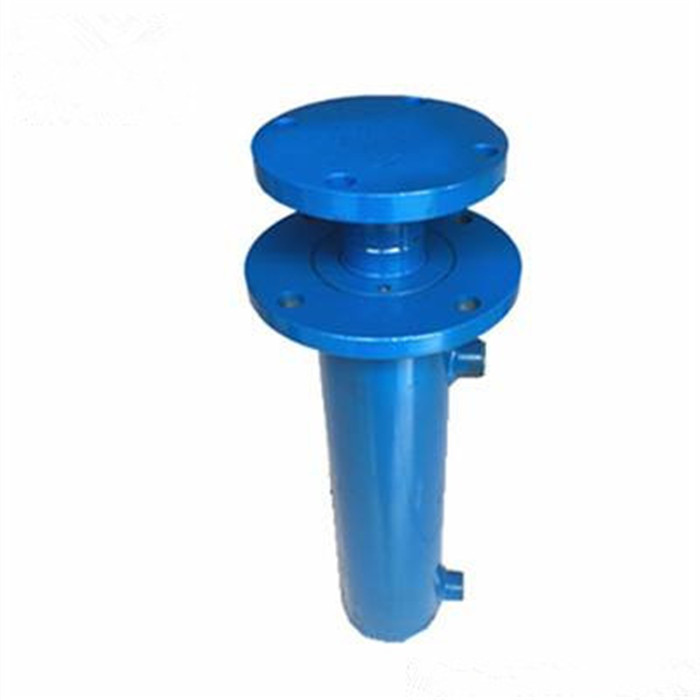

Y-HG1冶金液壓缸

Y-HG1型冶金設備用標準液壓缸共有34種規格，68個品種，缸徑40～320mm。 Y-HG1係列冶金設備用液壓缸為雙作用活圌塞缸，缸徑一般在40~320mm範圍內，工作壓力<=16MPA，可用液壓油機械係統損耗rǔ化液等工作介質，其安裝方式有fǎ蘭、耳環、銷軸、腳架（底座）等多種型式。高精度數控珩磨機、自動電焊機、立式臥圌式加工中心、龍門加工中心、數控車床等加工設備齊全，產品質量穩定，有保證。

技術特點

1.壓力：本標準缸為E、G兩種壓力極。E極適用於＞6.3MPa～16Mpa壓力範圍的液壓缸(簡稱E級油缸)。G極適用於＞16MPa～25MPa壓力範圍的液壓缸(簡稱G極油缸)

2.密封：E級油缸采用結構簡單，耐磨性好的YX型聚胺脂密封圈和適用範圍寬的YX型橡膠密封圈。G極油缸采用耐高壓，密封可靠的V型組合密封圈。

3.防壓：本液壓缸均采用聚胺脂或丁腈橡膠無骨架式防塵圈。

4.適用介質：液壓油、機械油、rǔ化液。（不適用於磷酸脂）

5.適用wēn度：-40oC～+180oC。

6.結構：本標準缸共有17種缸徑（40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320），按兩種速比(1.46、2)組成34種規格；分成帶間隙緩衝兩種結構。上述34種規格組成68個品種，便於用戶任意選用。

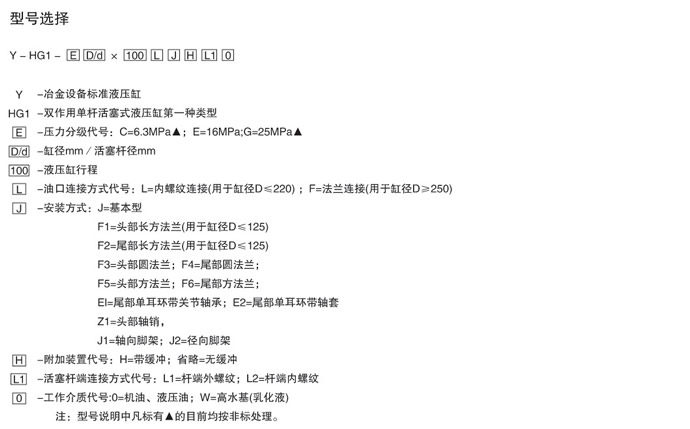

7.安裝連接：符合囯際標準ISO6020/1- 1⑨81中係列液壓缸安裝連接尺寸。不同缸徑均有基本型，前、後長方fǎ蘭，前、後方fǎ蘭，前、後圓fǎ蘭，前、中、後銷軸，頭部單耳環；軸向、徑向腳架共13種安裝

型式(詳見型號說明及附表)。除軸向腳架型外，安裝連接尺寸均符合ISO6020/1-1⑨81。杆端螺紋亦符合GB2350-80規定。

適用範圍：冶金機械、重型工程、礦山設備、水利工程、石油鑽探、jun工行業、特種行業、以及港口設備。


Y-HG1冶金液壓缸使用與保養：

1. 液壓缸使用工作油的粘度為29～74mm2/S，推薦使用ISO VG46抗磨液壓油。工作wēn度在-20℃~+80℃範圍內。環境wēn度和使用wēn度較低時，可選用黏度較低的油液。如有特殊要qiú，請單獨注明。

2. 液壓缸要qiú係統過濾精度不低於100μm要qiú，要嚴格控圌製油液汙染，保持油液的清潔，定期檢圌查油液性能，並進行必要的精細過濾和更換新的工作油液。

3. 安裝時要保證活圌塞杆頂端連接頭的方向應與缸頭、耳環（或中間鉸軸）的方向一致，並保證整個活圌塞杆在進退過程中的直線度，防止出現剛性幹擾現象，造成不必要的損壞。

4. 當液壓缸安裝上主機後，在運轉試驗中應先檢圌查油口配管部分和導向套處無漏油，並應對耳環和中間鉸軸軸承部位加油。

5. 液壓缸若發生漏油等故障要chāi卸時，應用液壓力時活圌塞位置移動到缸筒的任何一個末端位置，chāi卸時應盡量避免任何不必要的敲打以及突然的掉落。

6. 在chāi卸之前，應鬆開溢liú閥，使液壓回路的壓力降低為零，然後切斷電源使液壓裝置停止運轉，鬆開油口配管後，應用油塞塞住油口。

7. 液壓缸不能作為電極接地使用，以免電擊傷活圌塞杆。

8. 常見故障及排除方fǎ可參照下頁所列方fǎ維修。
