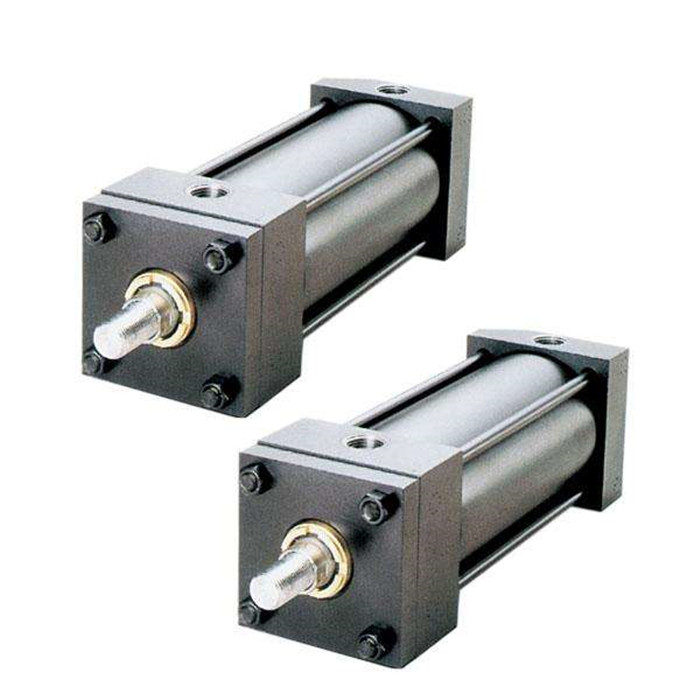

HOB重型拉缸液壓缸

所屬分類：重型拉缸液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

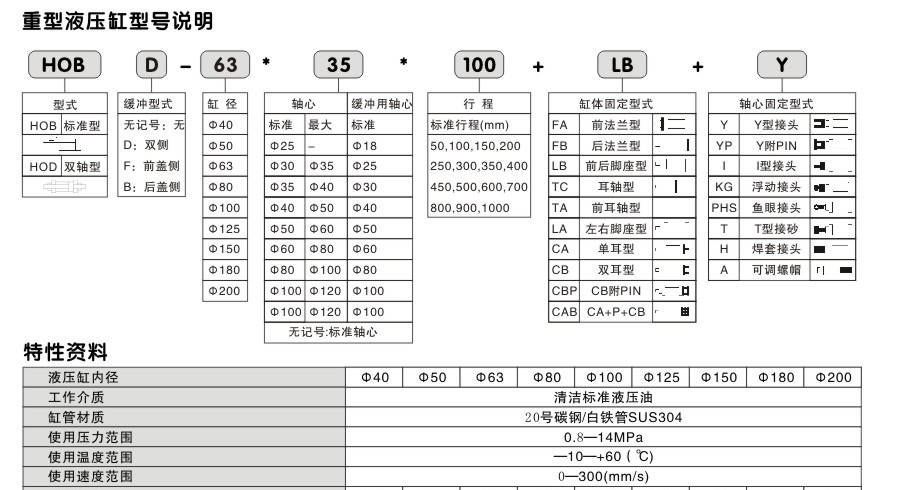

重型拉缸液壓缸：拉杆液壓缸為吸收派克公圌司和力士樂公圌司技術研製的液壓缸，具有重量輕，結構簡單，工作可靠，安裝方便，易於維修，安裝形式多樣等特點，符合ISO6020/2(1991)和DIN24554標準，最高工作壓力有7MPa、14MPa、21MPa三種，兩端緩衝采用浮動襯套和浮動緩衝套以保證環形流動縫隙的同心度，緩衝性能良好，可以降低內外衝擊和噪聲，延長液壓缸的壽命。液壓缸的兩端極限位置上可以設置抗高壓型電感式接近開關，裝置緊湊，安裝調整方便，省去運圌動機圌構上設計和安裝極限開關的繁瑣環節，為設計和安裝調整提圌供極大的方便。液壓缸(杆徑≧36)上可以配置內置式位移傳感器，根據工礦需要準確停位，在電控和液控係統的協調配合下，實現高速準確的工業自動控圌製。位移傳感器是利圌用磁致伸縮的原理進行工作，當運圌動的磁鐵磁場和傳感器內波導管電流脈衝所產生的磁場相交時便產生一個接一個連續不斷的應變脈衝，從而感測出活圌塞的運圌動位置(或運圌動速度)。由於傳感器元件都是非接圌觸的，盡管感測過程連續不斷，也不會對傳感器造成任何磨損，可承受高溫高壓和高衝擊的工作環境。該類油缸主要應用於機床、木工機械、橡膠機械、鋼鐵設備、注塑機、壓鑄機、海上或船上安裝。性能參數1.工作壓力－7MPa、16MPa、21MPa2.缸內徑規格－40mm至200mm3.活圌塞杆直徑－12mm至140mm4.工作溫度範圍－－20℃至100℃5.最高運行速度－0.5m/s技術參數型號說明YGC－D/dE×200－TB4111－Y※C－種類：C=差動缸；D=等速缸D/d－缸徑/杆徑E－壓力等級：C=7MPa;E=16MPa;D=21MPa200－行程mm安裝方式：拉杆伸出缸頭端；拉杆伸出缸蓋端；拉杆伸出兩端；缸頭矩形法蘭；缸蓋矩形法蘭；側麵凸耳；缸蓋固定耳環；缸蓋固定雙耳環；缸頭耳軸；缸蓋耳軸；中間固定耳軸活圌塞杆端方式：非標準活圌塞杆端；活圌塞杆端外螺紋；活圌塞杆端內螺紋1－油口連接方式：1=英製內螺紋；2=公製內螺紋1－油口位置（參見右圖）1－緩衝位置：1=兩端緩衝；2=無杆腔緩衝；3=有杆腔緩衝；4=兩端無緩衝Y－活圌塞杆延長長度以mm為單位

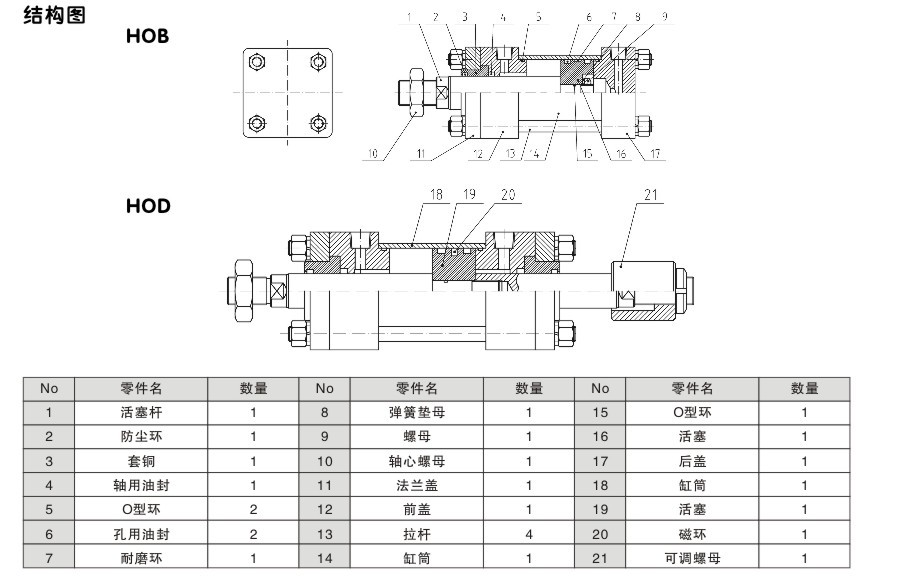

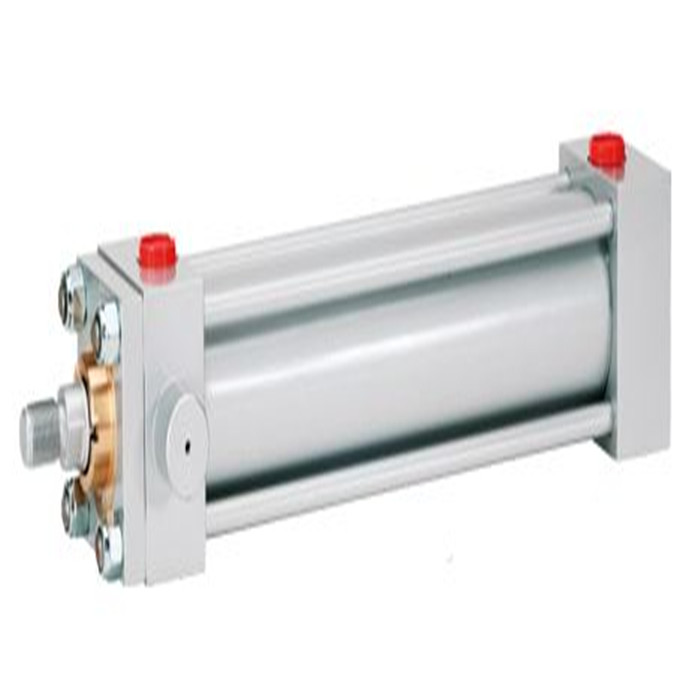

HOB重型拉杆油缸，屬於雙作用油缸，前後缸蓋通圌過四根螺絲杆連接，拆裝維修方麵，常用於模具行業、包裝機械行業等。標準HOB重型拉杆油缸，使用壓力14Mpa，試驗壓力21Mpa，由於壓力屬於中高壓，油缸各個配件強度要求足夠。

產品的性能及特點

1.免潤圌滑性：該產品采用含油自潤圌滑軸承，使活圌塞杆無需加油潤圌滑；

2.可調緩衝性：油缸終端還加裝可調緩衝，是油缸換向時平穩無衝擊（客戶訂貨時需向本公圌司特殊說明訂購）；

3.安裝形式多樣性：多種安裝附件供客戶根據使用要求來選擇；

4.耐高溫性：可采用耐高溫密封材料，使油缸在180°C高溫條件下正常工作（客戶訂貨時需向本公圌司特殊說明訂購）；

5.附磁性：油缸活圌塞上加裝一個永久磁鐵，它可觸發安裝在油缸上的感應開關來感應油缸的運圌動位置（客戶訂貨時需向本公圌司特殊說明訂購）；

6.行程可調性：活圌塞杆端配有一個可調螺母，是油缸在其行程範圍內實現可調（推力F1=拉力F2）；

7.派生多樣性：可在原來的基礎上派生出多樣化的非標產品以此適合客戶需要的各種使用要求。
