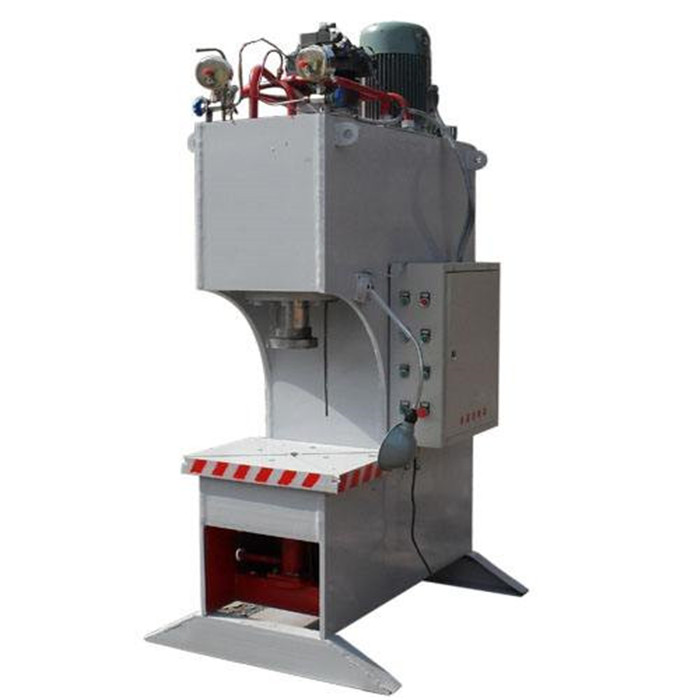

200噸單臂液壓機

所屬分類：單臂液壓機
點擊次數：
發布日期：2019/01/24
更多
在線詢價

詳細介紹

特點和性能：本機器具有獨立的動力機構及電氣係統，並采用繼電器控製，可實行調整和半自動操作方式。本機器的工作壓力、壓頭（滑快）的行程範圍均可根據工藝要求進行調整；可根據客戶要求定做；

結構概述：

本機器由主機及控製機構兩大部分組成，通過管路及電氣裝置聯係起來，構成整體。主機部分為C型結構，包括機身、主缸、限程裝置等。控製機構包括液壓泵站（動力係統）、電器箱、移動操縱台等組成。現將個部分結構和作用分述如下：

1.主缸：主缸缸體依靠法蘭連接機身上部。活塞下端用聯結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用。活塞頭部按有方向相反的YX型密封圈，在活塞杆上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及

螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞杆的防塵。注;缸體為整體鍛件，活塞為45#鋼。

2.限程裝置限程裝置安裝於機器左側主要用來控製滑塊的行程距離。它由墊鐵、角鐵、感應塊、無觸點行程開關等組成。兩墊鐵分別固定於工作台和機身上部，以固定角鐵，在角鐵上設有導向槽，通過調整行程開關行程。

3.液壓站：液壓泵由油箱、軸向柱塞泵、電動機。二通插裝閥、濾油器、空氣濾清器組成。

（1）油箱為Q235鋼板焊接接件，前端裝有壓力表、遠控溢流閥，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。在油泵的吸油口裝有吸油濾油器，以保證泵、液壓係統的清潔。在油箱的麵板上裝有空氣濾清器，以過濾空氣。打開上蓋，可進行加油。在油箱側麵設有清洗口，拆開蓋板可清洗油箱

（2）軸向柱塞泵

本液壓係統采用YCY14―1B軸向柱塞泵。其說明祥見軸向柱塞泵使用說明書，這裏不做概述。

（3）二通插裝閥

其結構主要包括插裝件、控製蓋板、先導控製閥和集成閥塊部分組成，

a.插裝件由閥件、彈簧、密封件、閥套組成。可以是錐閥，也可以是滑閥結構。其主要功能是控製油路中的油流方向、壓力、流量等。

b.控製蓋板由蓋板內嵌裝的各種微型先導控製元件及其它元件組成。主要功能是固定插裝件。內嵌的各種微型先導控製元件與先導控製閥組合，可以控製插裝閥的工作狀態。控製蓋板分為方向控製蓋板、壓力控製蓋板、流量控製蓋板。

c. 先導控製閥安裝在控製蓋板上，對插件動作進行控製的小通徑的電磁換向閥，其元件為標準電磁換向閥。

d. 集成閥塊用來安裝插件、控製蓋板和其它控製閥，溝通主油路和控製油路。

4.液壓係統概述：液壓係統由能源轉換裝置（泵和油缸）、及能量輸送裝置（油箱、管路）等組成。借助於電氣係統的控製，驅動滑塊完成各種動作循環。液壓係統采用雙泵供油係統，采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓係統，以確保油路的正常運行。係統中有油溫油位顯示、空氣濾清等裝置。油箱為鋼板焊接結構，側麵設有清洗窗，底部備有放油和排汙的螺塞。

為了防止滑塊失控下行，機器設有液壓支承保險回路，在活塞式主油缸下腔設置液壓支承保險回路，確保安全。本機器具有調整、半自動工作方式供選擇。調整動作為按壓相應的按鈕得到滑塊的點動作用。

5.電器係統

1）. 機器設有獨立的電氣控製箱，集中控製整個機器的運轉。

2）. 機電源為380V、50HZ，控製電源為220V。

3）.設調整和半自動兩種操作方式和定程、定壓兩種工藝形式

4）.半自動工作有拉伸、一般工藝二種方式；以及進行脈衝式壓製時間調整，脈衝壓製可分為單次和多次壓製。

5）.滑塊行程由無觸點光電開關控製裝置調整。

6）.主缸壓力由調壓閥進行調整

7）.保壓時間可由時間繼電器設定。
