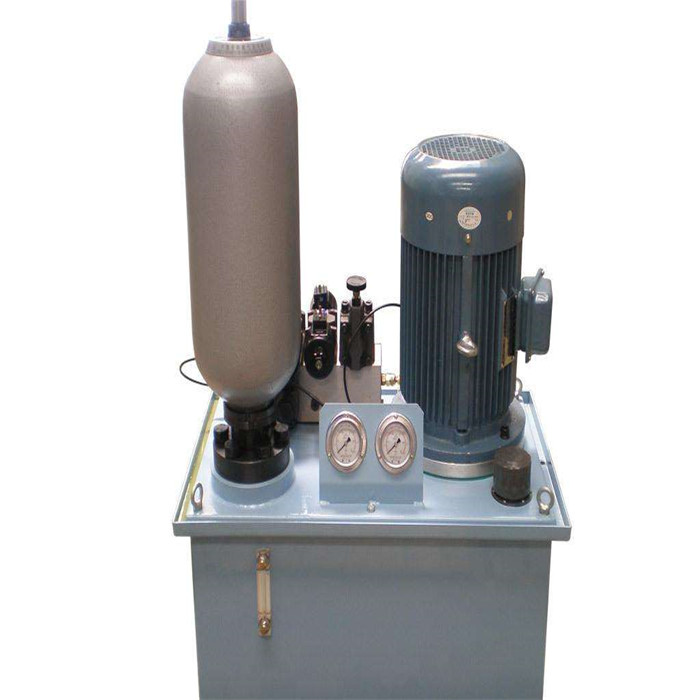

風電機組液壓係統

所屬分類：能源行業液壓係統
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

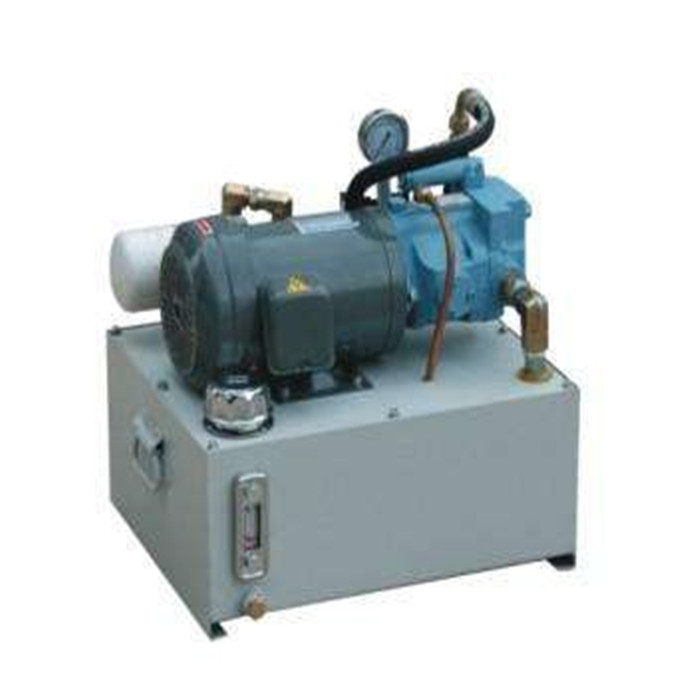

風電機組液壓係統：常規風力發電機由葉輪和發電機兩部分構成。將作用在葉輪上空氣流動的動能轉換成機械能，進而推動葉輪旋轉。再將葉輪的轉軸與發電機的轉軸相連，就會帶動發電機發電。風機包含許多轉動部件，液壓係統用於應對調節葉片槳矩、阻尼、停機、刹車等工況，為風機的主傳動鏈上的主製動器提專供動力，並提專供因溫差帶來的主製動器的壓力波動的補償，同時為風機的偏航係統上的偏航製動器提專供動力，並提專供因溫差帶來的偏航製動器的壓力波動的補償。此外，液壓站還為風機的風輪鎖提專供動力並提專供一定時間的失電保壓功能。風電液壓係統主要由以下部件組成：閥塊，電機，齒輪泵，過濾器，換向閥，單向閥，壓力傳感器，溢流閥，蓄能器，油箱和電氣接線盒等。根據係統流量和執行機專構的容量計算，油箱設計成15L的下置式，底部設計成可分離的積油盤，便於與主機設備的配合安裝。同時，油箱側麵裝配可視液位計，頂麵用於布置控專製閥組和可拆卸泵電機組。為保證係統安全性，設計係統液位液溫監專視器，包含有低液位SL1，過低液位SL2和液溫ST三個開關量信號監控。為保持係統清潔，避免汙染物對液壓元件損壞，選用帶汙染指示器，過濾精度為10μm的壓力過濾器兩組。係統中包含有兩組手動泵組，用於機組斷電時，對整個係統充液，同時為風輪鎖油路進行充液，便於檢修時，對風輪鎖進行前進和後退的操作。係統主回路設置溢流閥，壓力在試運行時設置和測試，設定壓力：200bar +/-10bar，保證係統壓力不超過設定的壓力值；風輪鎖係統溢流閥需保證手動泵回路壓力設定於160bar +10/-2bar；主軸製動器壓力設定為115bar。係統在進行偏航運專動時，利專用溢流閥的背壓作用，保證偏航製動器壓力設定值為40 bar。係統中所用電磁換向閥均帶有手動越權操作，測試時先進行手動換向，再進行I/O操作。為了平衡溫差帶來的壓力下降，對主製動器和偏航製動器設計蓄能器。同時，增加蓄能器為主軸和偏航製動器提專供一次應急動力源。在閥組元件連接孔道中增加測壓點和安裝模擬量壓力傳感器，分別用於監控主製動器回路、偏航製動器回路和主係統應急動力源的壓力。
