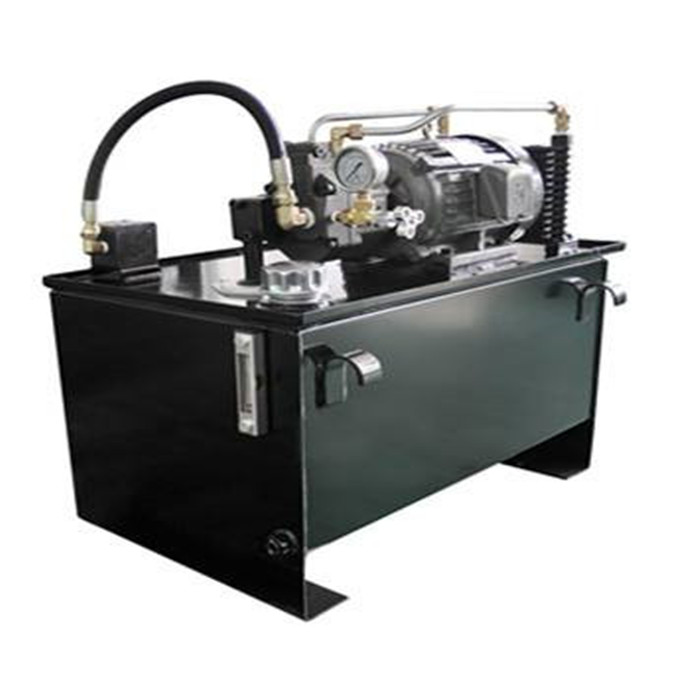

液壓控製係統是以電機提供動力基礎，使用液壓泵將機械能轉化為壓力，推動液壓油。通過控製各種閥門改變液壓油的流向，從而推動 液壓缸做出不同行程、不同方向的動作，完成各種設備不同的動作需要開環液壓控製和閉環液壓控製是液壓控製的兩類基本控製方式其中，液壓閉環控製係統常常有多種分類方法

1）按照控製係統完成的任務分類按照控製係統完成的任務類型，液壓控製係統可以分為液壓伺服控製係統（簡稱，液壓伺服係統）和液壓調節控製係統。

2）按照控製係統各組成元件的線性情況分類按照控製係統是否包含非線性組成元件，液壓控製係統可以分為線性係統和非線性係統。

3）按照控製係統各組成元件中控製信號的連續情況分類按照控製係統中控製信號是否均為連續信號，液壓控製係統可以分為連續係統和離散係統。

4）按照被控物理量分類按照被控物理量不同，液壓反饋控製係統可以分為位置控製係統、速度控製係統、力控製係統和其他物理量控製係統。

5）按照液壓控製元件或控製方式分類按照液壓控製元件類型或控製方式不同，液壓反饋控製係統可以分為閥控係統（節流控製方式）和泵控係統（容積控製方式）。進一步按照液壓執行元件分類，閥控係統可分為閥控液壓缸係統和閥控液壓馬達係統；泵控係統可分為泵控液壓缸係統和泵控液壓馬達係統。

6）按照信號傳遞介質分類按照控製信號傳遞介質不同，液壓控製係統可分為機械液壓控製係統（簡稱，機液伺服係統或機液伺服機構）、電氣液壓控製係統等。

工作原理：

液壓伺服控製係統是以液壓動力元件作驅動裝置所組成的反饋控製係統。在這種係統中，輸出量(位移、速度、力等)能夠自動地、快速而準確地複現輸入量的變化規律。與此同時，還對輸入信號進行功率放大，因此也是一個功率放大裝置。液壓泵是係統的能源，它以恒定的壓力向係統供油，供油壓力由溢流閥調定。液壓動力元件由四邊滑閥和液壓缸組成。滑閥是轉換放大元件，它將輸入的機械信號(閥芯位移)轉換成液壓信號(流量、壓力)輸出，並加以功率放大。液壓缸是執行元件，輸入是壓力油的流量，輸出是運動速度(或位移)。滑閥閥體與液壓缸缸體剛性連結在一起，構成反饋回路。因此，這是個閉環控製係統。

優點：

1、可以在運行過程中實現大範圍的無級調速。

2、在同等輸出功率下，液壓傳動裝置的體積小、重量輕、運動慣量小、動態性能好。

3、采用液壓傳動可實現無間隙傳動，運動平穩。

4、便於實現自動工作循環和自動過載保護。

5、由於一般采用油作為傳動介質，因此液壓元件有自我潤滑作用，有較長的使用壽命。

6、液壓元件都是標準化、係列化的產品，便於設計、製造和推廣應用。

缺點：

1、損失大、效率低、發熱大。

2、不能得到定比傳動。

3、當采用油作為傳動介質時還需要注意防火問題。

4、液壓元件加工精度要求高，造價高。
