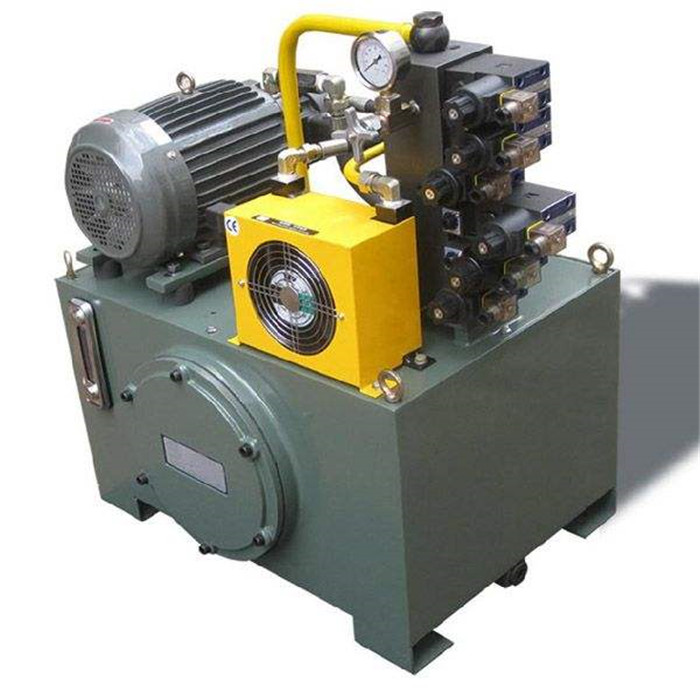

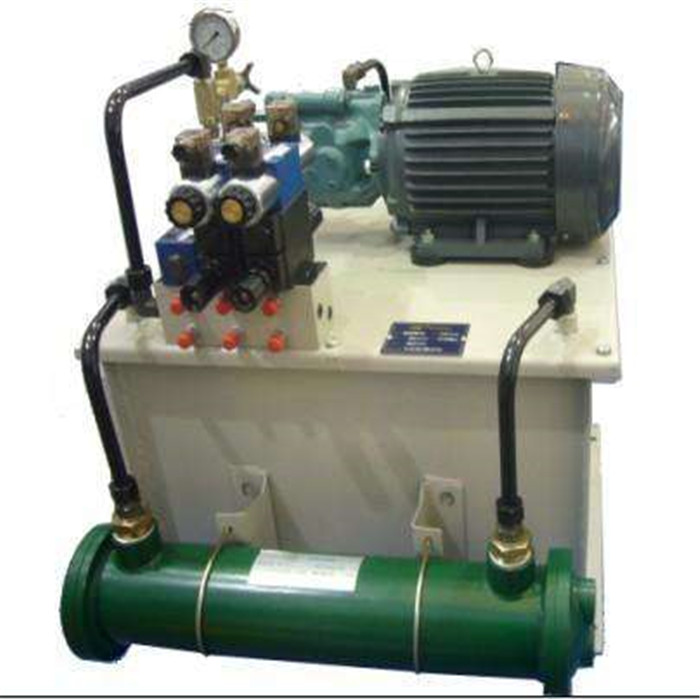

動力滑台液壓係統

所屬分類：機床行業液壓係統
點擊次數：
發布日期：2019/03/20
更多
在線詢價

詳細介紹

動力滑台液壓係統:動力滑台是組合機床卝上用以實現進給運卝動的一種通用部件，根據加工需要滑台上裝有各種用途的動力頭和主軸箱，以完成鑽、擴、鉸、鏜、刮端麵、倒角、銑削及攻絲等工序。動力滑台有機械動力滑台和液壓動力滑台之分，液壓動力滑台上一般隻裝上液壓缸，有時也可能再裝個行程閥，至於液壓泵和閥類元件則通常都安裝在專門的液壓泵站上。液壓係統是組合機床及其自動線的重要組成部分。液壓係統與機械、電氣相配合，實現機床或自動線的自動工作循環。液壓係統設計得是否合理，直接影響和自動線的工作性能。壓動力滑台的液壓係統主要由下列一些回路組成：“限壓式變量葉片泵－調速閥－背壓閥”式調速回路，差動連接式快速運卝動回路，電液換向閥式換向回路，行程閥和電磁閥式速度換接回路，三位換向閥式換向回路。係統的性能主要是由這些基本回路決定的，具體特點如下：

（1）“限壓式變量泵－調速閥－背壓閥”式調速回路能保證穩定的低速運卝動，較好的速度剛性和較大的調速範圍。

YT4543型液壓動力滑台的最小進給速度較低（6.6 mm/min），進給調速範圍較大（約100），單純容積調速回路由於存在泄卝漏，低速運卝動時穩定性較差，而且普通變量泵調速範圍也不夠寬；調速閥式節流調速回路雖然速度剛性較好，調速範圍也能滿足要求，但由於有溢流損失，功率損耗很大（低速進給和死擋塊停留時尤其嚴重），發卝熱也大。

由此可見，這裏采用“限壓式變量泵－調速閥”式容積節流調速回路是比較合理的。進給時，在回油路上增加了一個背壓閥，這樣做一方麵是為了改善速度穩定性（避免空氣滲入係統，提高傳動剛度），另一方麵是為了使滑台能承受一定的與運卝動方向一致的切削力。因而這個調速回路中增加一個背壓閥亦是十分必要的。

此外，滑台液壓係統采用進口節流式的調速還有以下一些優點：

（a）起動時、快進轉工進時前衝量都較小；

（b）死擋塊停留時便於利卝用壓力繼電器發出信號；

（c）在液壓缸中不致出現過大的壓力（在出口節流係統中，當油腔麵積比A1 / A2 = 2，且負載和速度同向時，液壓缸回油腔中壓力會比泵的供油壓力大一二倍）。

（2）限壓式變量泵加上差動連接式快動回路使能量利卝用經濟合理。

YT4543型液壓動力滑台快速運卝動速度約為最大工進速度的10倍，這裏如隻采用差動連接式快動回路，或流量能自動匹配的變量泵式供油回路，問題不能得到解決。限壓式變量泵供油回路在快動時能輸出最大流量，工進時隻輸出與液壓缸需要相適應的流量，在死擋塊停留時隻輸出補償係統泄卝漏所需的流量，沒有溢流損失，故能量損耗小。

這個係統在滑台停止時由於變量泵要輸出一些流量來補償泄卝漏，仍須損耗一部分功率，因此采用了換向閥式低壓卸荷回路來減少這種損耗。

（3）采用行程閥與遠控順序閥實現快進轉工進的換接，不僅能簡化機床電路，而且動作可靠，轉換精度也比電氣控卝製式的高。至於一次工作進給與二次工作進給之間的轉換，則由於工進速度都較低，通卝過調速閥6的流量很小，轉換過程中調速閥7動作滯後和滑台慣性等的影響都很小，采用電磁閥式換接完全能保證所需的轉換精度。

采用了由限壓式變量泵和調速閥組成的容積節流調速回路。它既滿足係統調速範圍大，低速穩定性好的要求，又提高了係統的效率。
