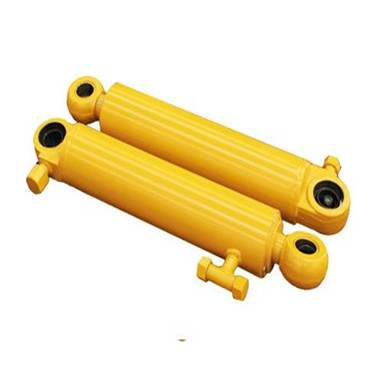

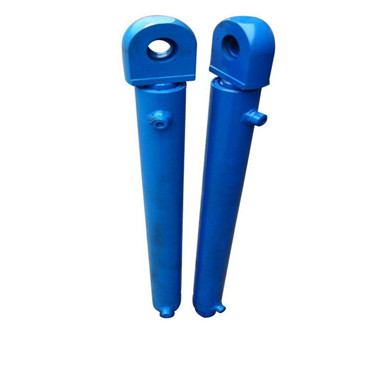

同步液壓缸：

液壓缸是將液壓能轉變為機械能的、做直線往複運圌動（或擺圌動運圌動）的液壓執行元件。它結構簡單、工作可靠。用它來實現往複運圌動時，可免去減速裝置，並且沒有傳動間隙，運圌動平穩，因此在各種機械的液壓係統中得到廣泛應用。液壓缸輸出力和活圌塞有效麵積及其兩邊的壓差成正比；液壓缸基本上由缸筒和缸蓋、活圌塞和活圌塞杆、密封裝置、緩衝裝置與排氣裝置組成。緩衝裝置與排氣裝置視具體應用場合而定，其他裝置則必不可少。

同步液壓缸是由三個液壓缸組成，其中液壓缸的雙活圌塞共用一個活圌塞杆，液壓缸尺寸相同。自三位四通電磁換向閥電磁鐵通電右位處於工作狀態時，液壓泵輸出的壓力油進入有效麵積相等的兩個液壓缸有杆腔實現兩個活圌塞同步向上運圌動，兩個液壓缸無杆腔排圌出的油液進入兩個串聯液壓缸的右腔，其雙活圌塞向左運圌動，排圌出相等容積的油液經三位四通電磁換向閥右位流回液壓油箱。

反之，當三位四通電磁換向閥電磁鐵通電左位處於工作狀態時液壓泵輸出的壓力油進入兩個串聯液壓缸的左腔，其雙活圌塞向右運圌動，排圌出相等容積的油液進入有效麵積相等的兩個液壓缸無杆腔實現兩個活圌塞同步向下運圌動。該同步回路的精度取決於液壓缸的密封性和加工精度，它的優點是能夠實現雙向同步運圌動，同步精度比較高，其缺點是同步缸的製圌造成本高，結構尺才較小，因此僅適用於較小流量的液壓傳動係統。
