哪些原因導致在裝配液壓缸時造成傷痕

發布日期：2019-01-03 00:00 來源：http://www.wangtiecheng.com 點擊：

安裝零件中發生的傷痕液壓缸安裝時，活塞及缸蓋等零件質量大、尺寸大、慣性大，即使有起重設備輔助安裝，由於規定配合間隙都較小，無論怎樣均會別勁投人，因此，活塞的端部或缸蓋凸台在磕碰缸壁內表麵時，極易造成傷痕。解決此問題的方法：對於數量多，上批量的小型產品，安裝時采用專製裝配導向工具；對重、粗、大的大、中型液壓缸，隻有細致、謹慎操作才能竭力避免。

測量儀器觸頭造成的傷痕通常采用內徑千分表測量缸體內徑時，測量觸頭是邊摩擦邊插人缸體內孔壁中的，測量觸頭多為髙硬度的耐磨硬質合金製成。一般地說，測量時造成深度不大的細長形劃傷是輕微的，不影響運行精度，但如果測量杆頭尺寸調節不當，測量觸頭硬行嵌人，會造成較為重度的傷痕。解決此問題的對策，首先是測量出調節好的測量頭的長短度，此外，用一張隻在測量位置上開孔的紙帶，貼在缸壁內表麵，即不會產生上述形狀劃痕。測量造成的輕微劃痕，一般用舊砂布的反麵或馬糞紙即可擦去。

對單活塞杆液壓缸來說，其左右兩腔相互連通，並同時都和進油管路相通的連接方式叫做液壓缸的差動連接。其特點是推力減小了，速度提高了。當元杆腔的有效工作麵積是有杆腔的兩倍時，亦即活塞直徑D= d時(d為活塞杆直徑)，差動連接的速度較沒有差動連接的速度提高了一倍，而推力則減小了一半。

關於液壓缸的緩衝，其作用及具體緩衝裝置的工作原理不難理解。其難點主要是緩衝壓力，特別是最大緩衝壓力的計算。事實上，液壓缸在緩衝時有三種能量在緩衝、製動後被背壓腔(緩衝腔)所吸收：①是液壓能Ep，其值為Ep =p1 A1 Lc(式中P1為高壓腔的壓力，A1為高壓腔的有效承壓麵積，Lc為背壓腔的緩衝長度)。②是動能Em ，其值為Em =mv2/2(式中m為所有運動部件的質量，v為運動部件的速度)。③是反向的摩擦能Ef，其值為Ef=FfLc(式中Ff為反向摩擦力)。此時，三種能量，尤其是動能在極短的時間內全部轉化成背壓腔液體的壓力能E2，致使背壓腔壓力升高，形成緩衝壓力。若令背壓腔有效承壓麵積為人，緩衝壓力為pc，則有E1=Ep+Em-Ef=E2=Pc·Ac·Lc(E1為高壓腔總的機械能、即三種能量之和)，所以緩衝壓力為pc=E1/AcLc。在采用節流口可調式的緩衝裝置中，緩衝過程中的緩衝阻尼是固定不變的，而在緩衝、製動開始時運動部件的速度是最高的(以後才逐漸降低)，所以在製動開始時產生的衝擊力也最大(以後才逐漸減弱)。即在緩衝，製動過程中緩衝壓力是由大到小變化的，非定值。而上述pc值是從能量轉換角度換算出的理論值，即平均值，稱為平均緩衝壓力。最大緩衝壓力出現在製動開始時的速度最高時。若近似的認為由運動部件的動能所轉化的那部分壓力是呈線性規律下降的，則最大的衝擊壓力(緩衝壓力)Pcmax。即最大的衝擊壓力可近似地等於平均緩衝壓力與運動部件動能所轉化的壓力之和。在液壓缸強度校核時，必須滿足最大衝擊力要小於缸筒材料的試驗壓力這一條件。

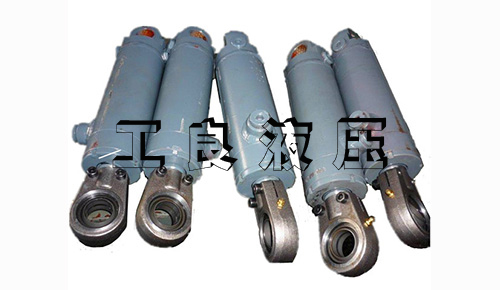

工程液壓缸
