液壓站的工作原理是什麽？

發布日期：2019-06-21 00:00 來源：http://www.wangtiecheng.com 點擊：

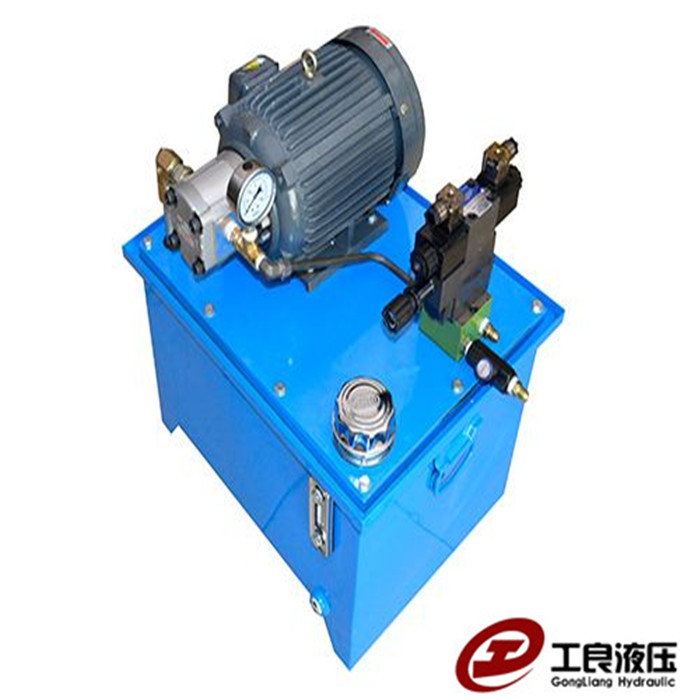

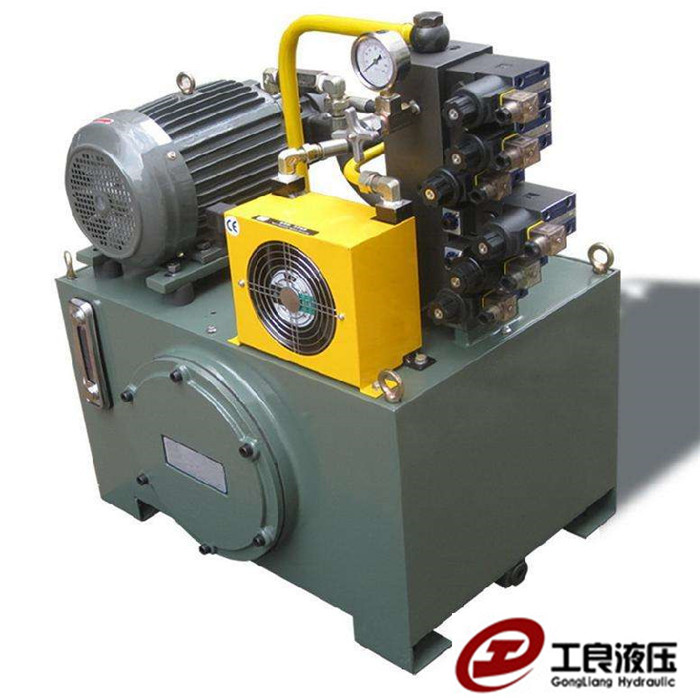

　　液壓站是液壓控製係統中的重要的液壓控製單元單元, 液壓站主要由柱塞泵、冷卻泵係統、過濾器、兩位兩通換向閥、電磁溢流閥、壓力表、壓力傳感器、節流閥、單向截止閥、溢流閥、恒溫器、加熱器、手動球閥、盤型閘、蓄能器、遠程溫控器、比例調節閥、截止閥、油位繼電器等組成。


　　液壓站的工作原理

　　液壓泵由一個帶過載保護的軸塞式變量泵和單速馬達組成,軸塞式變量泵用來給液壓控製元件提供壓力。當鬆閘時,蓄能器達到最大壓力( Pmax = 14.5 MPa) 。鬆閘完成以後,液壓泵僅需要提供補償係統能量的損失壓力。變量液壓泵自動降低流量輸出, ,維持係統壓力為Pmax。ABB液壓站為了能達到恒減速製動,滿足製動要求,各閥的壓力按照要求值進行設定。

　　液壓係統閥的壓力值按照設定後,控製係統通過一個信號控製器給出各種指令,實現連續、光滑的鬆、施閘。在自動條件下的工作過程如下:當主鬆閘命令給出時,通過激活控製閥和比例調節閥使工作油壓將上升到8.5 MPa;通過增加比例調節閥的控製電壓,讓油壓短時間內上升到11MPa,壓力能被減少到一合適的值進行預鬆閘;當主鬆閘命令發出一定時間後,通過激活控製閥使油壓上升到最大,讓閘完全敞開;當罐籠剛到達停車位置時,通過釋放控製閥使壓力下降到11MPa,工作閘進行預貼閘;在停車位置主鬆閘命令消失時,通過減少比例調節閥的電壓使壓力減少到8.5MPa;油壓減少到6.5MPa後,延時一定時間後,通過短時間釋放控製閥使油壓減少到設定水平(安全電路跳閘時最大允許油壓) ;兩通道控製中的第一個施閘命令到時,比例調節閥被完全釋放,油壓將保持在一較低壓力;兩通道控製中的第二個施閘命令到時,閥釋放,閘壓力逐漸減少到零,此時閥又被激活。液壓閥的順序動作,構成了液壓係統自動條件下的下壓力- 時間曲線 ,以滿足提升係統自動條件下的恒減速製動要求。
