液壓站比例閥的作用

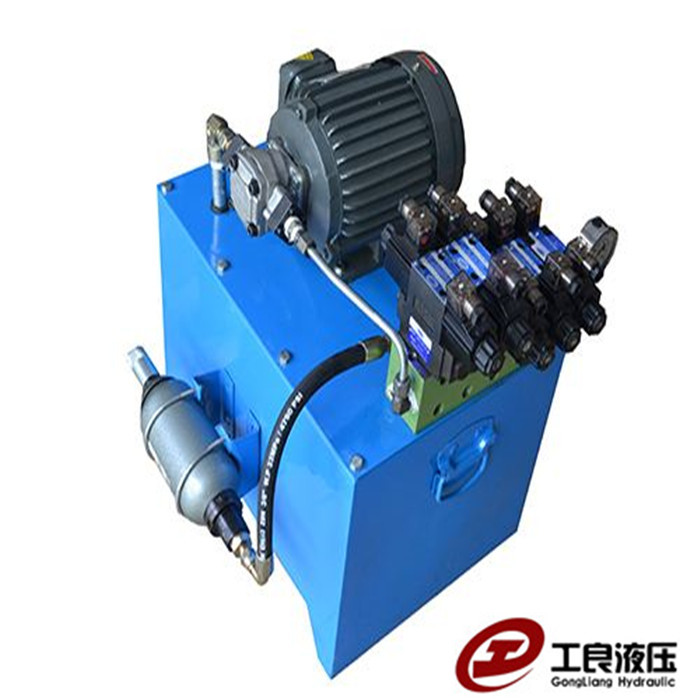

01 (20).jpg

比例閥是一種新型的液壓控製裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控製部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控製。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響

隨著液壓傳動和液壓伺服係統的發展，生產實踐中出現一些即要求能夠連續的控製壓力、流量和方向，又不需要其控製精度很高的液壓係統。由於普通的液壓元件不能滿足具有一定的伺服性要求，而使用電液伺服閥又由於控製精度要求不高而過於浪費，因此近幾年產生了介於普通液壓元件（開關控製）和伺服閥（連續控製）之間的比例控製閥。

電液比例控製閥（簡稱比例閥）實質上是一種廉價的、抗汙染性能較好的電液控製閥。比例閥的發展經曆兩條途徑，一是用比例電磁鐵取代傳統液壓閥的手動調節輸入機構，在傳統液壓閥的基礎下：發展起來的各種比例方向、壓力和流量閥；二是一些原電液伺服閥生產廠家在電液伺服閥的基礎上，降低設計製造精度後發展起來的。

按比例閥控製方式分類是指按照比例閥的先導控製閥中的電氣一機械轉換方式來分類，其電控製部分有比例電磁鐵、力矩馬達、直流伺服電動機等多種形式。

（1）電磁式電磁式是指采用比例電磁鐵作為電氣一機械轉換元件的比例閥，比例電磁鐵將輸入的電流信號轉換成力、位移機械信號輸出．進而控製壓力、流量及方向等參數。

（2）電動式電動式是指采用直流伺服電動機作為電氣一機械轉換元件的比例閥，直流伺服電動機將輸入的電信號．轉換成旋轉運動轉速，再經絲杆螺母、齒輪齒條或齒輪凸輪等減速裝置和變換機構，輸出力與位移，進一步控製液壓參數。

（3）電液式電液式是指采用力矩馬達和噴嘴擋板的結構為先導控製級的比例閥。對力矩馬達輸入不同的電信號，並通過同它連接在一起的擋板（有時力矩馬達的銜鐵就是擋板）輸出位移或角位移，改變擋板和噴嘴之間的距離，使噴嘴噴出的油液流阻產生變化，進而控製輸小參數

比例控製閥是一種按輸入的電信號連續、按比例地控製液壓係統的流量、壓力和方向的控製閥，其輸出的流量和壓力可以不受負載變化的影響。

比例閥與普通液壓元件相比，有如下特點：

（1）電信號便於傳遞，能簡單地實現遠距離控製。

（2）能連續、按比例地控製液壓係統的壓力和流量，實現對執行機構的位置、速度、力量的控製，並能減少壓力變換時的衝擊。

（3）減少了元件數量，簡化了油路。

同時電液比例閥的使用條件和保養與一般液壓元件相同，比伺服閥的抗汙染性能強，工作可靠。

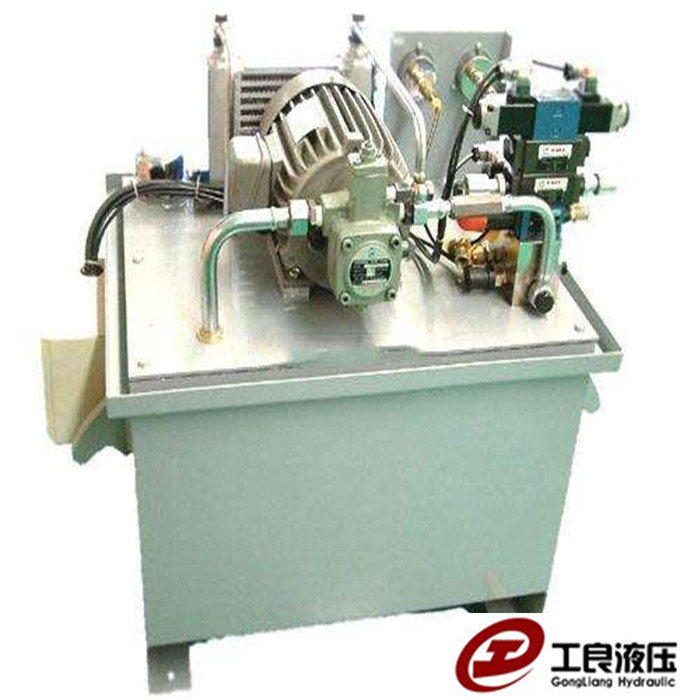

01 (17).jpg
