　　回轉液壓缸

發布日期：2020-02-17 00:00 來源：http://www.wangtiecheng.com 點擊：

　　回轉液壓缸可分為兩種結構一種是可以通孔的回轉液壓缸即油缸中間可通過工件，此液壓缸可配合中空液壓卡盤安裝使用，可加工較長棒料，也可以配套自動送料機進行自動送料加工，實現自動送料，自動加工，一個操作工人可同時操作多台車床，降低用工成本。一種是中實回轉液壓缸即即油缸中間沒有通孔，不能通過棒料，與中實液壓卡盤配套使用，適用於加工短工件的應用場景。

　　液壓缸

　　液壓缸是將液壓能轉變為機械能的、做直線往複運動(或擺動運動)的液壓執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的液壓係統中得到廣泛應用。液壓缸輸出力和活塞有效麵積及其兩邊的壓差成正比;液壓缸基本上由缸筒和缸蓋、活塞和活塞杆、密封裝置、緩衝裝置與排氣裝置組成。緩衝裝置與排氣裝置視具體應用場合而定，其他裝置則必不可少。

　　介紹

　　液壓缸是液壓傳動係統中的執行元件，它是把液壓能轉換成機械能的能量轉換裝置。液壓馬達實現的是連續回轉運動，而液壓缸實現的則是往複運動。液壓缸的結構型式有活塞缸、柱塞缸、擺動缸三大類，活塞缸和柱塞缸實現往複直線運動，輸出速度和推力，擺動缸實現往複擺動，輸出角速度 (轉速) 和轉矩。液壓缸除了單個地使用外，還可以兩個或多個地組合起來或和其他機構組合起來使用。以完成特殊的功用。液壓缸結構簡單，工作可靠，在機床的液壓係統中得到了廣泛的應用。

　　分類

　　液壓缸的結構形式多種多樣，其分類方法也有多種：按運動方式可分為直線往複運動式和回轉擺動式;按受液壓力作用情況可分為單作用式、雙作用式;按結構形式可分為活塞式、柱塞式、多級伸縮套筒式，齒輪齒條式等;按安裝形式可分為拉杆、耳環、底腳、鉸軸等;按壓力等級可分為16Mpa、25Mpa、31.5Mpa等。

　　回轉液壓缸活塞式

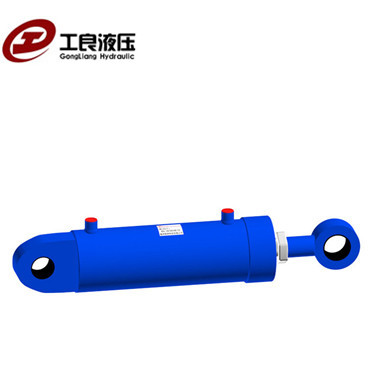

　　單活塞杆液壓缸隻有一端有活塞杆。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

　　活塞僅能單向運動，其反方向運動需由外力來完成。但其行程一般較活塞式液壓缸大。

　　活塞式液壓缸可分為單杆式和雙杆式兩種結構，其固定方式由缸體固定和活塞杆固定兩種，按液壓力的作用情況有單作用式和雙作用式。在單作用式液壓缸中，壓力油隻供液壓缸的一腔，靠液壓力使缸實現單方向運動，反方向運動則靠外力(如彈簧力、自重或外部載荷等)來實現;而雙作用液壓缸活塞兩個方向的運動則通過兩腔交替進油，靠液壓力的作用來完成。

　　回轉液壓缸柱塞式

　　(1)柱塞式液壓缸是一種單作用式液壓缸，靠液壓力隻能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重;

　　(2)柱塞隻靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適於做長行程液壓缸;

　　(3)工作時柱塞總受壓，因而它必須有足夠的剛度;

　　(4)柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

　　回轉液壓缸伸縮式

　　伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。有多個一次運動的活塞，各活塞逐次運動時，其輸出速度和輸出力均是變化的。

　　回轉液壓缸回轉液壓缸的結構

　　一種是可以通孔的回轉液壓缸即油缸中間可通過工件，此液壓缸可配合中空液壓卡盤安裝使用，可加工較長棒料，也可以配套自動送料機進行自動送料加工，實現自動送料，自動加工，一個操作工人可同時操作多台車床，降低用工成本。

　　一種是中實回轉液壓缸即即油缸中間沒有通孔，不能通過棒料，與中實液壓卡盤配套使用，適用於加工短工件的應用場景。
