　　4000噸四柱液壓機_4000噸框架式油壓機_4000t壓力機


　　000噸大型衝壓成型機設備的結構形式有多種，常用的有4000噸四柱液壓機、4000噸框架式油壓機，也稱4000噸液壓壓力機。該設備在設計生產過程中，更加注重與其加工精度、生產效率、自動化程度等，在衝孔、落料、淺拉伸、彎曲、翻邊、成型等工藝應用自如，效率更高，高效節能複合環保要求。

　　機器的使用環境：

　　工作環境溫度： -5℃～40℃ ，動力電源：三相四線製380V，電壓波動範圍 380V±10% ，液壓係統使用介質：抗磨液壓油YB-N46

　　機器結構和功能：

　　1、液壓機由主機、液壓傳動係統、電氣控製係統和潤滑係統組成。

　　2、液壓機的操作方式設有調整、手動、半自動三種操作方式。操作方式由轉換開關進行選擇，按鈕集中控製。

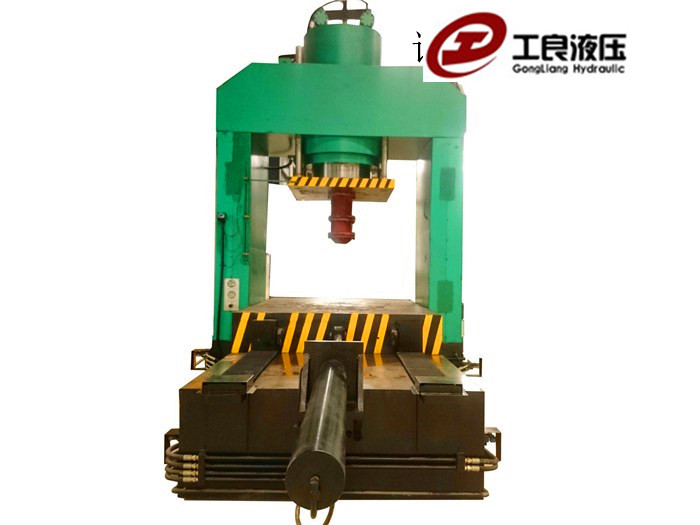

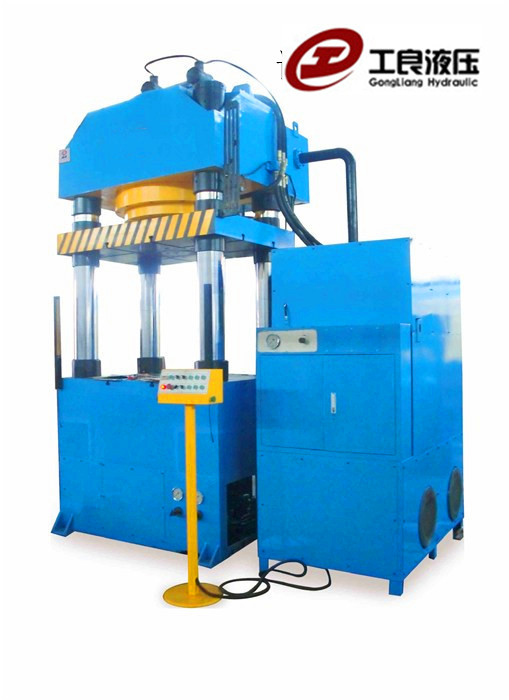

　　3、機身為三梁四柱式結構，滑塊導向為立柱圓柱麵導向，導套為對開導套以利於維護。立柱為四螺母結構，以便於機身預，三梁為鋼板焊接件。可根據工藝需求設計定製框架式結構油壓壓力機設備，框架式結構剛性好，滑塊采用四角八麵導軌導向，調整精度高、抗偏載能力強。本機滑塊下行速度快，工作台麵大，具有上滑塊和下液壓墊的反拉伸功能，工藝範圍廣，可完成金屬薄板的拉伸、衝裁、彎曲、翻邊等工藝。

　　4、4000噸四柱液壓機_4000噸框架式油壓機_4000t壓力機滑塊為上傳動單缸加壓結構形式。

　　5、液壓係統主控製係統采用二通插裝閥集成係統。

　　6、液壓係統主油泵采用YCY14-1B 恒功率軸向柱塞泵，冷卻過濾選用CB-B 齒輪泵。

　　7、電氣控製係統采用日本歐姆龍公司的PLC 可編程控製器控製。

　　8、滑塊主油缸采用活塞式油缸，油缸密封選用原裝進口 U 形密封圈密封。

　　9、液壓機動力係統放置於地麵上，電氣箱放置在地麵上，操作箱放置在機器右前部。

　　10、液壓係統設有油位指示、油液冷卻和過濾係統，油液冷卻選用風冷卻或水冷卻兩種(根據客客選用而定)。

　　11、滑塊導套潤滑采用稀油集中潤滑。

　　12、液壓機滑塊、頂出油缸行程控製均采用接近開關控製。

　　000噸四柱液壓機_4000噸框架式油壓機_4000t壓力機主要構成液壓機主要由主機、液壓係統、電氣控製係統、安全防護係統及其它輔助部件組成。

　　1、主機：機身為三梁四柱結構，由上梁、滑動梁、工作台、立柱、鎖母、導套等組成。

　　2、上梁：焊接件，Q235 鋼板焊接而成，焊後退火消除應力。

　　3、工作台：焊接件，Q235鋼板焊接而成，焊接後經人工時效，消除內應力，工作台上平麵加工有 T 型槽，用以固定模具。

　　4、滑動梁：焊接件，Q235 鋼板焊接而成，焊接後經人工時效，消除內應力。滑動梁四角立柱孔內裝有導套導向，下平麵加工有T 型槽以固定模具，上平麵與主缸相連。

　　5、立柱：材料為 45#鋼鍛打，立柱采用螺母緊固，以便於機身預緊。立柱經調質處理導向部分表麵淬火處理並磨削加工，提高表麵精度、耐磨性及較強的抗偏載能力。

　　6、鎖母：材料為45#鍛鋼，每根立柱需用4 件，螺紋與立柱相配。

　　7、導套：導套安裝在滑塊立柱孔中，為對開式以便於維護，導套內加工有潤滑槽，並安裝有防塵圈。

　　8、主油缸：主油缸為活塞式油缸，缸體通過法蘭與上梁連接，活塞杆與滑塊連接，活塞杆表麵淬火並經磨削加工提高其表麵精度及耐磨性。油缸密封選用進口 U 形密封圈密封，密封可靠，使用壽命長。

　　9、動力係統液壓係統中的主油泵采用25YCY14-1B 恒功率變量泵，該泵結構先進，性能優越。液壓係統中閥塊采用二通插裝閥塊，高度集成，減少管路。二通插裝閥具有結構緊湊、響應快、內泄小、動作靈敏可靠、流量大、抗汙染能力強，使用維護方便，壽命長等優點。

　　10、充液閥：充液閥選用常閉式充液閥，該閥為標準產品，性能優良可靠。

　　11、管路：液壓係統高壓管路采用法蘭連接，防止管路泄漏，管路安裝時要進行酸洗鈍化處理。

　　12、油箱：油箱為鋼板焊接結構，其上安裝有油位指示計，可對油位進行顯示，油箱安裝時要進行酸洗、鈍化和防鏽處理。
