　　換向閥的主要性能

發布日期：2020-03-28 00:00 來源：http://www.wangtiecheng.com 點擊：

　　換向閥的主要性能

　　換向閥是具有兩種以上流動形式和兩個以上油口的方向控製閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控製的閥門。靠閥芯與閥體的相對運動的方向控製閥。有轉閥式和滑閥式兩種。按閥芯在閥體內停留的工作位置數分為二位、三位等;按與閥體相連的油路數分為二通、三通、四通和六通等;操作閥芯運動的方式有手動、機動、電動、液動、電液等型式。

　　簡介

　　換向閥又稱克裏斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。可分為手動換向閥、電磁換向閥、電液換向閥等。

　　工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

　　這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣係統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用於較小流量的場合。工作時隻需轉動手輪通過閥瓣來變換工作流體的流向。

　　分類

　　(1)機動換向閥，機動換向閥又稱行程閥。

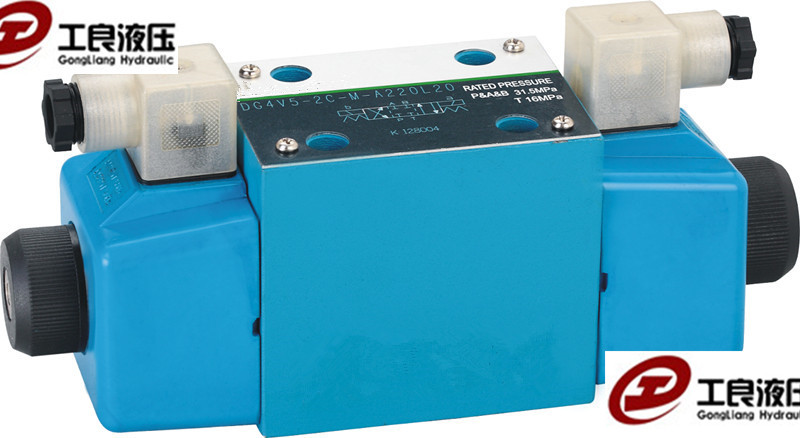

　　(2)電磁換向閥，電磁換向閥是利用電磁吸引力操縱閥芯換位的方向控製閥。

　　(3)電液換向閥，電液換向閥是由電磁換向閥和液動換向閥組成的複合閥。

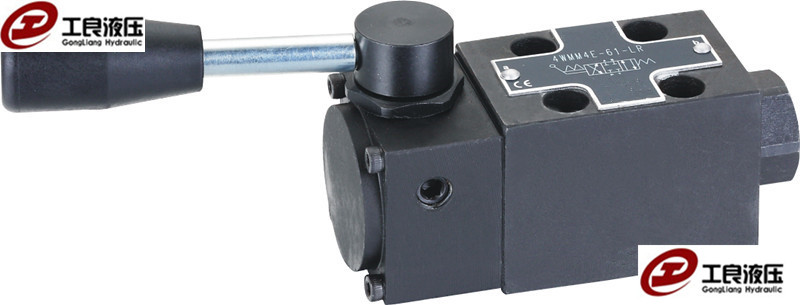

　　(4)手動換向閥，手動換向閥是用手推杠杆操縱閥芯換位的方向控製閥。

　　換向閥優點

　　動作準確、自動化程度高、工作穩定可靠，但需附設驅動和冷卻係統，結構較為複雜;閥瓣式結構則較簡單，多用於流量較小的生產工藝上。

　　在石油、化工、礦山和冶金等行業中，六通換向閥是一種重要的流體換向設備。該閥安裝在稀油潤滑係統輸送潤滑油的管道中。通過變換密封組件在閥體中的相對位置，使閥體各通道連通或斷開，從而控製流體的換向和啟停。

　　換向閥換向閥的主要性能

　　以電磁閥的項目為最多，它主要包括下麵幾項：

　　1.工作可靠性

　　指電磁鐵通電後能否可靠地換向，而斷電後能否可靠地複位。電磁閥也隻有在一定的流量和壓力範圍內才能正常工作。這個工作範圍的極限稱為換向界限。

　　2.壓力損失

　　由於電磁閥的開口很小，故液流流過閥口時產生較大的壓力損失。

　　3.內泄漏量

　　在各個不同的工作位置，在規定的工作壓力下，從高壓腔漏到低壓腔的泄漏量為內泄漏量。過大的內泄漏量不僅會降低係統的效率，引起過熱，而且還會影響執行機構的正常工作。

　　4.換向和複位時間

　　交流電磁閥的換向時間一般為0.03～0.05s，換向衝擊較大;而直流電磁閥的換向時間為0.1～0.3s，換向衝擊較小。通常複位時間比換向時間稍長。

　　5.換向頻率

　　換向頻率是在單位時間內閥所允許的換向次數。目前單電磁鐵的電磁閥的換向頻率一般為60次/min。

　　6.使用壽命

　　電磁閥的使用壽命主要取決於電磁鐵。濕式電磁鐵的壽命比幹式的長，直流電磁鐵的壽命比交流的長。

　　7.滑閥的液壓卡緊現象

　　滑閥的液壓卡緊現象不僅在換向閥中有，其他的液壓閥也普遍存在，在高壓係統中更為突出，特別是滑閥的停留時間越長，液壓卡緊力越大，以致造成移動滑閥的推力(如電磁鐵推力)不能克服卡緊阻力，使滑閥不能複位。

　　引起液壓卡緊的原因，有的是由於髒物進入縫隙而使閥芯移動困難，有的是由於縫隙過小在油溫升高時閥芯膨脹而卡死，但是主要原因是來自滑閥副幾何形狀誤差和同心度變化所引起的徑向不平衡液壓力。為了減小徑向不平衡力，應嚴格控製閥芯和閥孔的製造精度，在裝配時，盡可能使其成為順錐形式，另一方麵在閥芯上開環形均壓槽，也可以大大減小徑向不平衡力。
