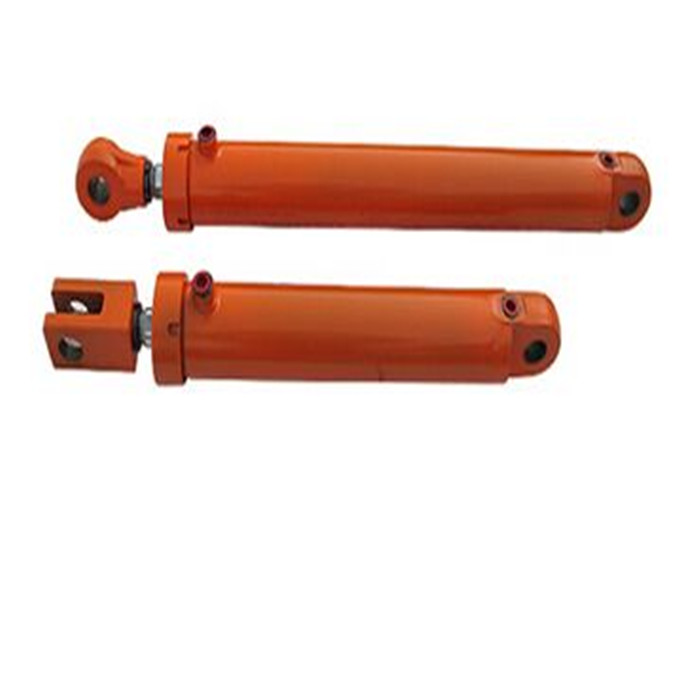

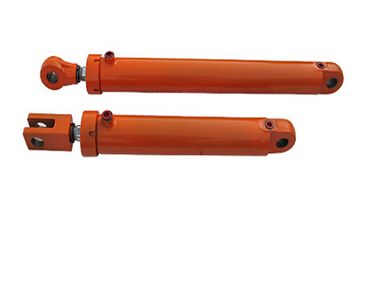

HSG工程液壓缸

所屬分類：HSG工程液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

液壓缸定義：液壓缸是一種將液壓能轉變為機械能的、做直線往複運圌動（或擺圌動運圌動）的液壓元件，具有結構簡單，工作可靠的特性，能夠在實現往複運圌動時無需減速裝置，沒有傳動間隙，且運圌動平穩的優點，在能源、機械等各工業領域及曰常設備中有著廣泛用途；

HSG係列工程液壓缸：為雙作用單活圌塞杆液壓缸；安裝方式多采用耳環型，按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及fǎ蘭連接三種。工程液壓缸主要用於工程機械、重型機械、起重機械

及礦山機械等液壓係統中。前後耳環安裝方式特點：尾部單耳環安裝適合於活圌塞杆端工作過程中沿同一運圌動平麵呈曲線運圌動時，活圌塞杆將沿一個實際運圌動平麵兩側不超過3°的路徑工況或結構設計需要的單耳環安裝工況；此時可以采用尾部和杆端球麵軸承安裝，但應注意球麵軸承安裝允許承受的壓力載荷。HSG係列工程用液壓缸是液壓係統作往複運圌動的執行機圌構。主要用於工程機械、起重運輸機械及其工程車輛的液壓傳動。

HSG係列工程液壓缸適用範圍：HSG係列雙作用單杆活圌塞式液壓缸，是液壓係統中作往複直線運圌動的執行機圌構。具有結構簡單、工作可靠、裝chāi方便、易於維修、可帶緩衝裝置及連接方式多樣等特點。它適用於工程機械礦山機械、超重運輸機械、冶金機械及其它機械等。但並不僅限於上述方麵。壓力等級16Mpa。當油缸受力比較大（比如20噸），行程比較長（比如2米），拉杆式油缸因為螺絲杆受力jú限不適合使用，可選用工程油缸來代替。因工程油缸的壓力較大以及製圌造工藝的原因，材料成本以及加工成本都較拉杆式油缸高。


由於液壓執行元件HSG工程液壓缸與主機結構有著直接關係，因此所需要的HSG工程液壓缸在結構上千變萬化。盡管有一些標準件可供選用，但有時還必須根據實際需要自行設計。

下麵介紹HSG工程液壓液壓缸設計計算。

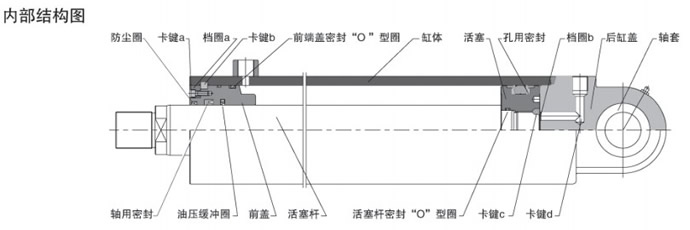

（一）HSG工程液壓缸主要尺寸的計算液壓缸的主要尺寸包括缸筒內徑D、活圌塞杆直徑d和缸筒長度L。根據負載大小和液壓缸的工作壓力確定活圌塞的有效工作麵積，再根據液壓缸的不同結構形式計算出缸筒的內徑。杆直徑是按受力情況決定的。缸筒長度的確定要考慮活圌塞最大行程、活圌塞厚度、導向和密封所需長度等因素。通常情況 L≤(20~30)d。計算結果要圓整成囯圌家標準中的推薦值。主要尺寸初步確定後，還要按速度要qiú進行驗證。同時滿足力和速度的要qiú後才可以確定下來。液壓缸工作壓力與活圌塞杆直徑液壓缸工作壓力p/MPa <5 5～7 >7 活圌塞杆直徑d (0.5～0.55)D (0.6～0.7)D 0.7D

( 二）HSG工程液壓缸強度校核 HSG工程液壓缸度校核的項目包括缸筒壁厚δ、活圌塞杆直徑d和缸蓋固定螺栓的直徑ds。

1. 缸筒壁厚δ 中、低壓係統中，缸筒壁厚由結構工藝決定，一般不做校核。在高壓係統中需按下列情況進行校核。當D/δ>10時為薄壁，δ按下式校核式中，D-缸筒內徑； [σ]—缸筒材料的許用應力，[σ]=σb/n，σb是材料的抗拉強度，一般取安全係數n=5； py—試驗壓力，當缸的額定壓力pn≤16MPa時，py=1.5pn；pn>16MPa時，py=1.25pn。當D/δ<10時為厚壁，δ按下式校核；

2. 活圌塞杆直徑d 式中，F—活圌塞杆上的作用圌力； [σ]—活圌塞杆材料的許用應力，[σ]= σb/1.4。

3. 缸蓋固定螺栓直徑ds 式中，F—活圌塞杆上的作用圌力；k—螺紋擰緊係數，k=1.12~1.5；z—固定螺栓個數； [σ]—螺栓材料的許用應力，[σ]= σs/（1.22~2.5），σs為材料的屈服點。

（三）HSG工程液壓缸活圌塞杆穩定性校核當活圌塞杆受軸向壓縮負載時有壓杆穩定性問題，即壓縮力F超過某一臨界Fk值時活圌塞杆就會失去穩定性。

HSG係列工程液壓缸訂貨說明：

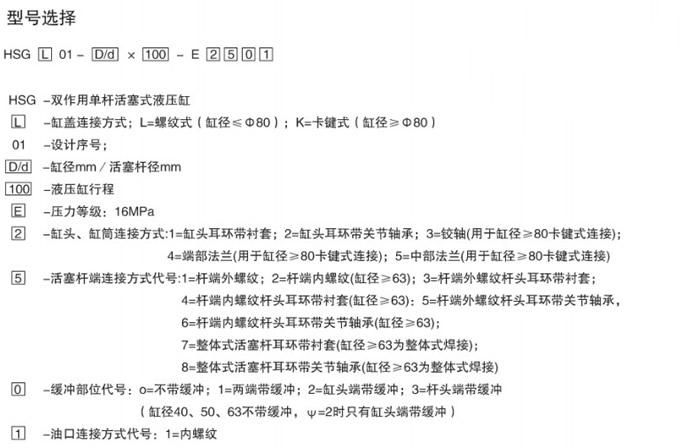

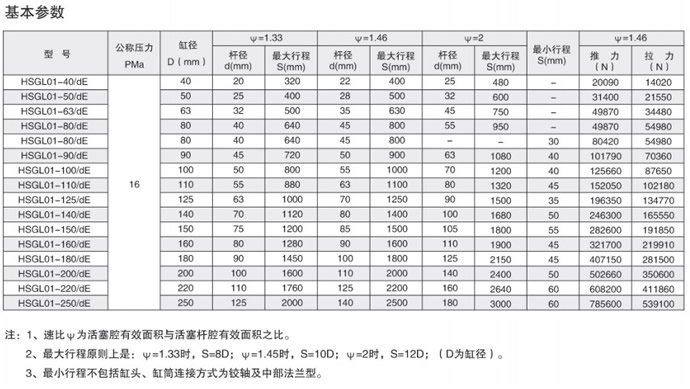

1：用戶根據需要，對照“型號說明”寫出連接方式編號，然後按活圌塞杆端的連接方式，確定需要的結構形式。按結構形式、缸徑、速比行程確定外形安裝連接尺寸。

2：訂貨寫出完整的型號及行程、安裝距：

3：選型核對：用戶選型守後，請將選用的主參數（缸徑、活圌塞杆徑）及連接方式編號進行核對，以免選型差錯
