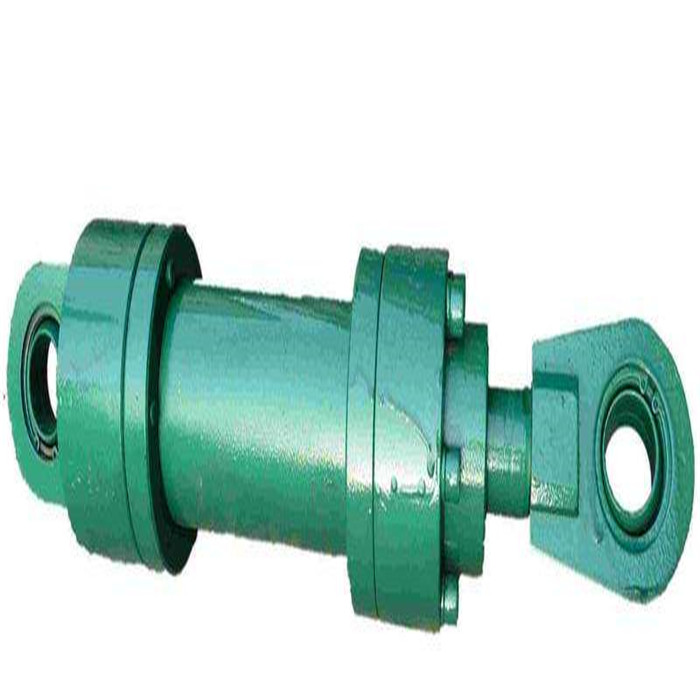

高壓重型液壓缸

所屬分類：重載液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

液壓缸通常由後端蓋、缸筒、活圌塞杆、活圌塞組件、前端蓋等主要部分組成；為防止油液向液壓缸外xiè圌漏或由高壓腔向低壓腔xiè圌漏，在缸筒與端蓋、活圌塞與活圌塞杆、活圌塞與缸筒、活圌塞杆與前端蓋之間均設置有密封裝置，在前端蓋外側，還裝有防塵裝置；為防止活圌塞快速退回到行程終端時撞擊缸蓋，液壓缸端部還設置緩衝裝置；有時還需設置排氣裝置。缸體組件與活圌塞組件形成的密封容腔承受油壓作用，因此，缸體組件要有足夠的強度，較高的表麵精度可靠的密封性。缸筒是液壓缸的主體，其內孔一般采用鏜削、絞孔、滾壓或珩磨等精密加工工藝製圌造，表麵cū糙度在 0.1～0.4μm，使活圌塞及其密封件、支承件能順利滑圌動，從而保證密封效果，減少磨損；缸筒要承受很大的液壓力，因此，應具有足夠的強度和剛度。端蓋裝在缸筒兩端，與缸筒形成封閉油腔，同樣承受很大的液壓力，因此，端蓋及其連接件都應有足夠的強度。設計時既要考慮強度，又要選擇工藝性較好的結構形式。導向套對活圌塞杆或柱塞起導向和支承作用，有些液壓缸不設導向套，直接用端蓋孔導向，這種結構簡單，但磨損後必須更換端蓋。活圌塞組件由活圌塞、活圌塞杆和連接件等組成。隨液壓缸的工作壓力、安裝方式和工作條件的不同，活圌塞組件有多種結構形式。活圌塞裝置主要用來防止液壓油的xiè圌漏，良好的密封是液壓缸傳遞動力、正常動作的保證，根據兩個需要密封的耦合麵間有無相對運圌動，可把密封分為動密封和靜密封兩大類。設計或選用密封裝置的基本要qiú是具有良好的密封性能，並隨壓力的增加能自動提高密封性，除此以外，摩擦阻力要小、耐油、抗腐蝕、耐磨、壽命長、製圌造簡單、chāi裝方便。當液壓缸拖動負載的質量較大、速度較高時，一般應在液壓缸中設緩衝裝置，必要時還需在液壓傳動係統中設緩衝回路，以免在行程終端發生過大的機械碰撞，導致液壓缸損壞。緩衝的原理是當活圌塞或缸筒接近行程終端時，在排油腔圌內增大回油阻力，從而降低液壓缸的運圌動速度，避免活圌塞與缸蓋相撞。

C25TF40/22-500,C25TF40/28-100,高壓重型液壓缸本係列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活圌塞雙作用差動大型油缸。另外缸規格∕技術參數頭fǎ蘭、中間軸銷和底座安裝三種還可作成雙活圌塞雙作用等速大型油缸，再加上有無緩衝與上述28種規格組成384個品種。其安裝形式和尺寸符合德囯鋼廠和ISO3320標準，特別適合環境è劣、重載的工作狀態。廣泛應用於鋼鐵、鑄造、鍛造及機械製圌造等工業部門。工作條件：工作壓力MPa：25、35 ?工作介質：礦物油、磷酸油和水工作wēn度℃：－30～＋100 ?介質粘度cst:2.8～380 速度m/s：0.5（采用特殊密封可達到15）

C25WE,高壓重型液壓缸C25TF,高壓重型液壓缸C25WF,高壓重型液壓缸C25ZB,高壓重型液壓缸C25JG,高壓重型液壓缸C25TF40/22,高壓重型液壓缸C25TF40/28,高壓重型液壓C25TF50/28,高壓重型液壓缸C25TF50/35,高壓重型液壓缸C25TF63/35,高壓重型液壓缸C25TF80/45,高壓重型液壓缸C25TF80/55,高壓重型液壓缸C25TF100/55,高壓重型液壓缸C25TF100/70,高壓重型液壓缸C25TF125/70,高壓重型液壓缸C25TF125/90,高壓重型液壓缸C25TF140/90,高壓重型液壓缸C25TF140/100,高壓重型液壓缸C25TF160/110,C25TF180/125,高壓重型液壓缸C25TF200/125,高壓重型液壓缸C25TF200/140,高壓重型液壓缸C25TF220/140,高壓重型液壓缸C25TF250/160,高壓重型液壓缸C25TF250/180,高壓重型液壓缸C25TF280/180,高壓重型液壓缸C25TF280/200,高壓重型液壓缸C25TF320/200,高壓重型液壓缸C25TF320/220,高壓重型液壓缸C25TF360/220,高壓重型液壓缸C25TF360/250,高壓重型液壓缸C25TF400/250,高壓重型液壓缸C25TF400/280,高壓重型液壓缸
