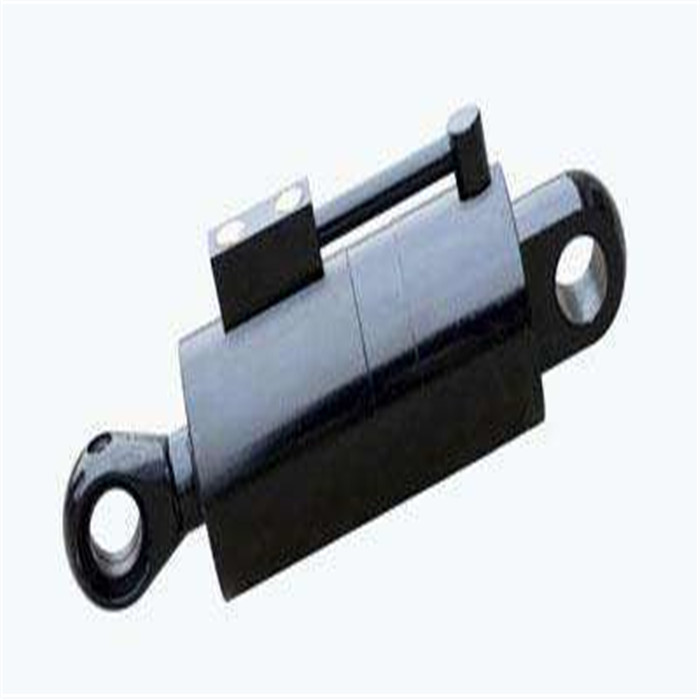

碟簧鎖緊液壓缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

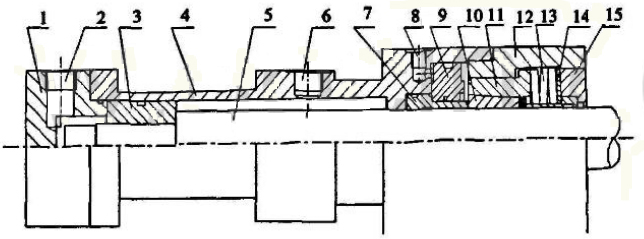

碟簧液壓卡具是實現自動操控的重要部件，是重型車床,磨床,鏜銑床,加工中心,柔性生產線的首選自動液壓夾具，在國內重型機床廠，自動化廠等行業有廣泛應用。碟簧油缸的鎖緊力由碟簧提專供，碟簧卡緊力牢固可靠，徹底避免了液壓卡緊油缸由於泄專漏失壓而造成的卡緊力不穩定。優點：無泄專露，高可靠性，壽命持久，無需維護。碟簧油缸用於移動部位的固定，依靠改變油壓自動“夾專緊-放鬆”，產品結構簡單, 容易安裝使用。在一些手工難以操作的場合使用蝶簧油缸卡緊，可以有效提高工作效率，縮短安裝，卸載，定位，卡緊時間。液壓缸是一種驅動並承受大載荷的執行元件，通常要求它在運專動停止時能長時間穩定地承受外載荷而無任何位移，這就需要具有鎖緊定位的功能。對於一些鎖緊定位要求較高的場合，需要采用機械式鎖緊液壓缸，可以避免因液壓缸內部泄專漏而產生活專塞滑移。目前，液壓缸機械式鎖緊的方法有很多，常用的有套筒式、刹片式、卡環式、內漲式和錐麵-碟簧式鎖緊方法等；以標準油缸為例，油缸的液壓結構，動力卡緊，密封，卡緊結構見上圖。每一套油缸出廠以前都經過了準確的測量調校及壓力檢測，確保無泄專露，卡緊力恒定可靠。碟簧鎖緊缸，當油口未通入高壓油時，在碟簧彈簧壓力作用下，壓套向左移動，通專過錐麵緊緊將開口鎖緊專套壓緊在活專塞杆上，從而使活專塞杆被鎖緊;當油口通入高壓油時，高壓油推動鎖緊器活專塞右移，推動壓套右移，碟簧被壓縮，壓套施加在開口鎖緊專套的壓力被解除，鎖緊專套夾專緊活專塞杆的力也被解除，這時活專塞杆處於解鎖狀態，在從油口或油口進入的壓力油作用下，活專塞杆可以向右或向左自專由移動，鎖緊力的大小可以通專過調整墊片14的厚度來調節，這種結構形式，活專塞所受鎖緊力比較均（jun1）勻，夾專緊可靠，但結構略顯複雜。

安裝調試簡要說明：1．將油缸裝入定位孔裏，連接油路，液壓站等液壓係統，作液壓連接。 2．將油缸注油, 係統加壓，使壓力保持在調節油壓下，調節“T”形螺釘及環形卡緊環位置，使“T”型螺釘停在預先設定的夾專緊位置上。 3．消除係統壓力，碟簧油缸即可產生設定夾專緊力。油缸的“放鬆行程”與“放鬆油壓”一一對應，係統壓力達到設定的釋放油壓，油缸即可達到對應的釋放行程。“放鬆行程-放鬆油壓”對照數據見下頁表格。如果需要改變放鬆行程，隻需改變係統設定的釋放壓力即可實現。
