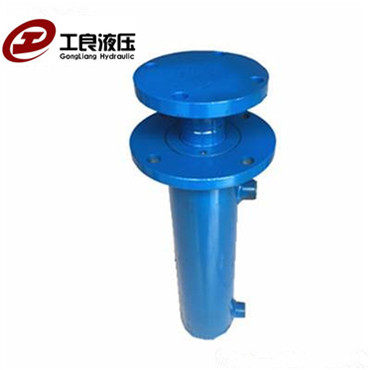

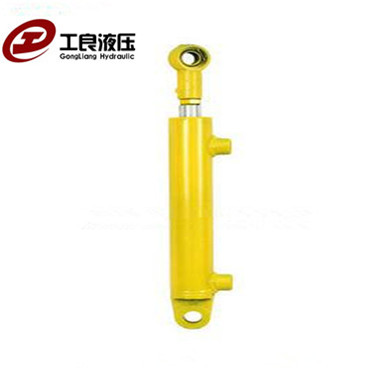

液壓缸的緩衝裝置起什麽作用？有哪些型式？如何起作用？

　　液壓缸的緩衝裝置起什麽作用?有哪些型式?如何起作用?


　　當液壓缸帶動質量較大的移動部件以較快的速度U (如運動時，

　　由於性力較大，具有很大的動量，使行程終了時，活塞與缸蓋發生撞擊，造成液壓

　　衝擊和噪聲，引起破壞性事故或嚴重影響機械精度。為此，大型、髙速或髙精度的液

　　壓缸常設有緩衝裝置。緩衝裝置分可調式和不可調式兩類。它們的工作原理相同，都

　　是使活塞在接近缸蓋時，在緩衝油腔內產生足夠的緩衝壓力，也就是增大液壓缸回油

　　阻力，降低活塞的移動速度，避免活塞撞擊缸蓋。為常用緩衝裝置結構簡圖，圖a)和圖b)為不可調式，圖〇為可調式。

　　圖4 一13a)為間隙緩衝。緩衝柱塞進入液壓缸端孔時，孔內油液從柱塞與孔壁間的環

　　形間隙擠出，形成緩衝壓力，吸收慣性引起的機械動能。圖4 一l3b)為可變節流緩

　　衝。緩衝柱塞進入液壓缸端孔時，回油路封閉，迫使回油經由緩衝柱塞上的節

　　(軸向三角槽)流出而建立緩衝壓力。節流口麵積隨柱塞行程而變化。活塞的

　　開有軸1向三角槽，當活塞移動接近液壓缸端部，活塞堵住回油通道，使液壓缸內的油

　　液隻食M通過三角槽緩慢地排出，因而建立緩衝壓力，使活塞緩衝。，

　　圖4 一13c)為可調節緩衝。緩衝柱塞進入液壓缸端孔時，封閉了回油通路，迫使

　　回油適過一個可調節流閥而建立緩衝壓力。
