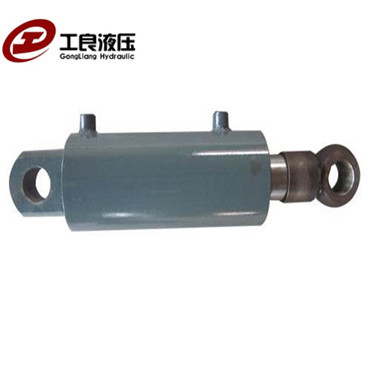

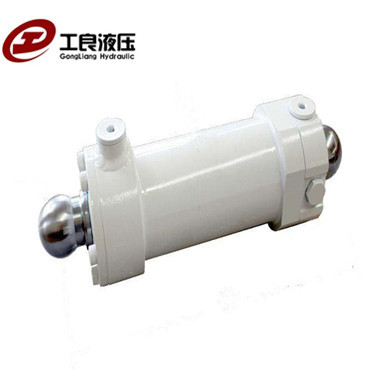

　　動力缸

　　動力缸是將液壓或氣壓能轉變為機械能的、做直線往複運動(或擺動運動)的執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩。根據提供壓力的原理可將動力缸分為兩類：液壓缸和氣壓缸。

　　在應用於石油加工和石油化工生產的容積式液壓傳動機械中，動力液壓缸是液壓發動機最常用的形式。動力液壓缸的動態連接密封件(活塞和活塞杆密封件)是最重要的結構元件，它的可靠性決定了整個液壓缸工作的穩定性。

　　氣壓缸是將氣壓能轉變為機械能的、做直線往複運動(或擺動運動)的氣壓執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的氣壓係統中得到廣泛應用。

　　液壓缸的類型及特點

　　液壓缸(油缸)主要用於實現機構的直線往複運動，也可以實現擺動，其結構簡單，工作可靠，應用廣泛。液壓缸的輸入量是液體的流量和壓力，輸出量是速度和力。液壓缸和液壓馬達都是液壓執行元件，其職能是將液壓能轉換為機械能。 [3]

　　液壓缸按供油方向可為單作用缸和雙作用缸;按結構形式分為活塞缸、柱塞缸、伸縮套筒缸、擺動液壓缸;按活塞杆形式分為單活塞杆缸、雙活塞杆缸。

　　液壓缸的結構

　　單活塞杆液壓缸主要由缸底1、缸筒6、缸蓋10、活塞4、活塞杆7和導向套8等組成。缸筒一端與缸底焊接，另一端與缸蓋采用螺紋連接。活塞與活塞杆采用卡鍵連接。為了保證液壓缸的可靠密封，在相應部位設置了密封圈3、5、9、11和防塵圈12。

　　缸體組件

　　缸筒是液壓缸的主體，其內孔一般采用鏜削、絞孔、滾壓或珩磨等精密加工工藝製造，要求表麵粗造度在0.1μm~0.4μm。端蓋裝在缸筒兩端，與缸筒形成封閉油腔，同樣承受很大的液壓力，因此，端蓋及其連接件都應有足夠的強度。導向套對活塞杆或柱塞起導向和支承作用，有些液壓缸不設導向套，直接用端蓋孔導向。缸筒、端蓋和導向套的材料選擇和技術要求可參考液壓設計手冊。

　　活塞組件

　　活塞組件由活塞、密封件、活塞杆和連接件等組成。

　　活塞裝置主要用來防止液壓油的泄漏。對密封裝置的基本要求是具有良好的密封性能，並隨壓力的增加能自動提高密封性。除此以外，摩擦阻力要小，耐油。

　　油缸主要采用密封圈密封，密封圈有O形、V形、Y形及組合式等數種，其材料為耐油橡膠、尼龍、聚氨脂等。
