動力缸

　　動力缸

　　動力缸是將液壓或氣壓能轉變為機械能的、做直線往複運動(或擺動運動)的執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩。根據提供壓力的原理可將動力缸分為兩類：液壓缸和氣壓缸。

　　在應用於石油加工和石油化工生產的容積式液壓傳動機械中，動力液壓缸是液壓發動機最常用的形式。動力液壓缸的動態連接密封件(活塞和活塞杆密封件)是最重要的結構元件，它的可靠性決定了整個液壓缸工作的穩定性。

　　氣壓缸是將氣壓能轉變為機械能的、做直線往複運動(或擺動運動)的氣壓執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的氣壓係統中得到廣泛應用。

　　液壓缸的類型及特點

　　液壓缸(油缸)主要用於實現機構的直線往複運動，也可以實現擺動，其結構簡單，工作可靠，應用廣泛。液壓缸的輸入量是液體的流量和壓力，輸出量是速度和力。 液壓缸和液壓馬達都是液壓執行元件， 其職能是將液壓能轉換為機械能。

　　液壓缸按供油方向可為單作用缸和雙作用缸;按結構形式分為活塞缸、柱塞缸、伸縮套筒缸、擺動液壓缸;按活塞杆形式分為單活塞杆缸、雙活塞杆缸。

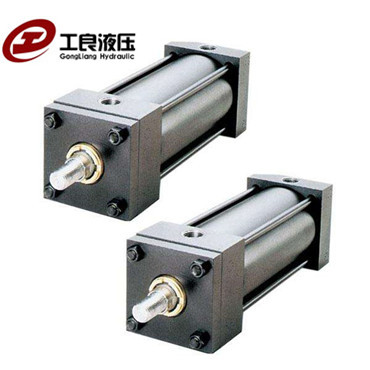

　　動力缸活塞式液壓缸

　　活塞式液壓缸可分為單杆式和雙杆式兩種結構，其固定方式由缸體固定和活塞杆固定兩種，按液壓力的作用情況有單作用式和雙作用式。在單作用式液壓缸中，壓力油隻供液壓缸的一腔，靠液壓力使缸實現單方向運動，反方向運動則靠外力(如彈簧力、自重或外部載荷等)來實現;而雙作用液壓缸活塞兩個方向的運動則通過兩腔交替進油，靠液壓力的作用來完成。

　　雙活塞杆液壓缸的活塞兩端都帶有活塞杆，分為缸體固定和活塞杆固定兩種安裝形式。

　　單活塞杆液壓缸的活塞僅一端帶有活塞杆，活塞雙向運動可以獲得不同的速度和輸出力。

　　當單杆活塞缸兩腔同時通入壓力油時，由於無杆腔有效作用麵積大於有杆腔的有效作用麵積，使得活塞向右的作用力大於向左的作用力，因此，活塞向右運動，活塞杆向外伸出;與此同時，又將有杆腔的油液擠出，使其流進無杆腔，從而加快了活塞杆的伸出速度，單活塞杆液壓缸的這種連接方式被稱為差動連接。差動連接是在不增加液壓泵容量和功率的條件下，實現快速運動的有效辦法。

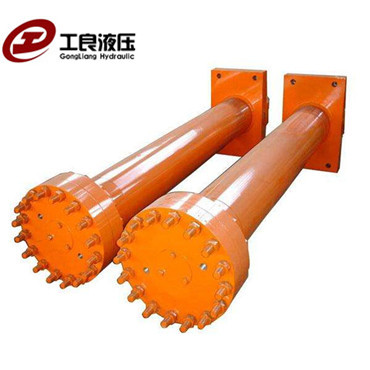

　　動力缸柱塞式液壓缸

　　當活塞式液壓缸行程較長時，加工難度大,使得製造成本增加。某些場合所用的液壓缸並不要求雙向控製,柱塞式液壓缸正是滿足了這種使用要求的一種價格低廉的液壓缸。

　　柱塞缸由缸筒、柱塞、導套、密封圈和壓蓋等零件組成，柱塞和缸筒內壁不接觸，因此缸筒內孔不需精加工，工藝性好，成本低。柱塞式液壓缸是單作用的，它的回程需要借助自重或彈簧等其它外力來完成。如果要獲得雙向運動，可將兩柱塞液壓缸成對使用;為減輕柱塞的重量，有時製成空心柱塞。

　　動力缸擺動液壓缸

　　擺動液壓缸能實現小於360°角度的往複擺動運動，由於它可直接輸出扭矩，故又稱為擺動液壓馬達，主要有單葉片式和雙葉片式兩種結構形式。單葉片擺動液壓缸主要由定子塊1、缸體2、擺動軸3、葉片4、左右支承盤和左右蓋板等主要零件組成。定子塊固定在缸體上，葉片和擺動軸固連在一起，當兩油口相繼通以壓力油時，葉片即帶動擺動軸作往複擺動。

　　單葉片擺動液壓缸的擺角一般不超過280º，雙葉片擺動液壓缸的擺角一般不超過150º。當輸入壓力和流量不變時，雙葉片擺動液壓缸擺動軸輸出轉矩是相同參數單葉片擺動缸的兩倍，而擺動角速度則是單葉片的一半。擺動缸結構緊湊，輸出轉矩大，但密封困難，一般隻用於中、低壓係統中往複擺動，轉位或間歇運動的地方。

　　動力缸伸縮式液壓缸

　　伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。有多個一次運動的活塞，各活塞逐次運動時，其輸出速度和輸出力均是變化的。伸縮式雙作用缸缸體兩端有進、出油口A和B。當A口進油，B口回油時，先推動一級活塞向右運動。一級活塞右行至終點時，二級活塞在壓力油的作用下繼續向右運動。

　　伸縮式液壓缸的特點是：活塞杆伸出的行程長，收縮後的結構尺寸小，適用於翻鬥汽車，起重機的伸縮臂等。

　　動力缸齒條活塞缸

　　齒條活塞缸由帶有齒條杆的雙作用活塞缸和齒輪齒條機構組成，活塞往複移動經齒條、齒輪機構變成齒輪軸往複轉動。
