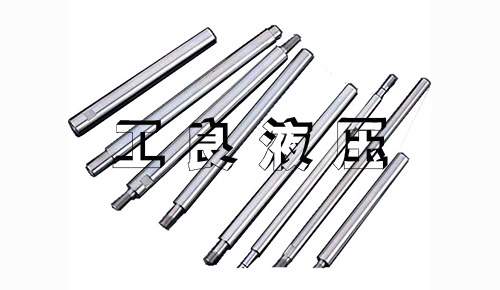

活塞杆

活塞杆能夠運用到液壓氣動中，它的加工要求比較高，所以液壓缸的質量大多數是受活塞杆的質量影響。

活塞杆是支持活塞做功的連接部件，大部分應用在油缸、氣缸運動執行部件中，是一個運動頻繁、技術要求高的運動部件。以液壓油缸為例，由：缸筒、活塞杆(油缸杆)、活塞、端蓋幾部分組成。其加工質量的好壞直接影響整個產品的壽命和可靠性。活塞杆加工要求高，其表麵粗糙度要求為Ra0.4～0.8um，對同軸度、耐磨性要求嚴格。

雖然從設計思想的角度考慮不希望承受徑向力，但受實際結構的限製，液壓缸的活塞杆不可避免地要承受相當部分的徑向外力。為此，液壓缸活塞的長度必須適當，一般取活塞杆外徑的0.7～1.0倍。以增加它的導向作用和加大支承表麵積，從而達到降低磨損、提高液壓缸使用壽命的目的。

液壓缸的質量很大程度上取決於活塞杆的質量，因此對於活塞的加工應要求有足夠精度的形位公差。一般說來，活塞外徑、內孔的圓度、圓柱度誤差不能大於其尺寸公差的一半；活塞杆外徑對內孔及密封溝槽的同軸度公差要在0.02mm以內。一般要求液壓缸的端麵對液壓缸軸線的垂直度公差要小於0.04mm/100mm。

活塞杆填料環，其主要作用是用來密封氣缸座與活塞杆之間的間隙，以防活塞杆出現漏氣現象。

在活塞杆填料中，一般有三個間隙，分別為：

軸向間隙：主要是用來保證填料環能夠自由浮動，否則活塞杆是無法正常進行工作的。

徑向間隙：避免因活塞杆的下沉，而使填料環受壓，以免使其出現變形，或者是損壞。

切口間隙：主要是用來補償填料環的磨損。

活塞杆的加工技術，它也是很重要的一個部分，其加工技術的好壞，會直接影響到活塞杆的質量，以及其使用壽命。

活塞杆的加工，一般是采用滾壓加工，因為采用這種加工方式，可以提高活塞杆表麵的抗腐蝕能力，延緩疲勞裂紋的產生和擴大，從而提高活塞杆的疲勞強度。
