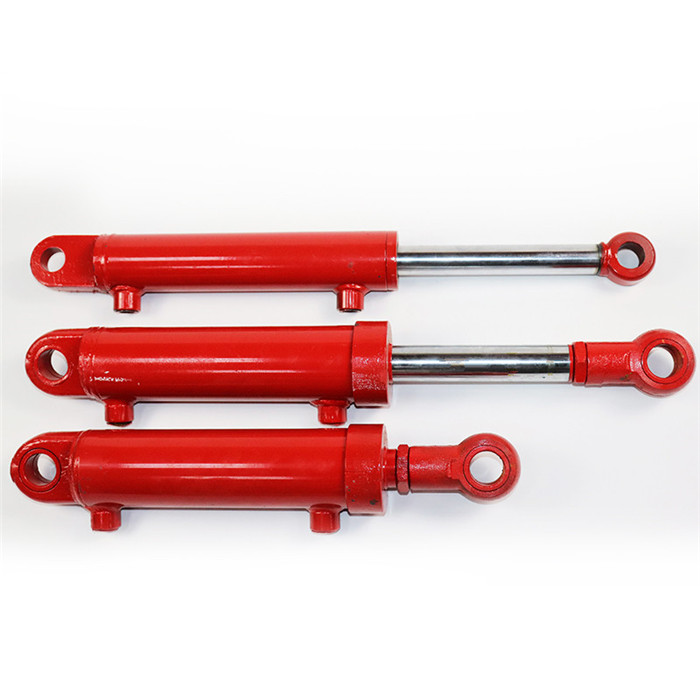

單活塞杆液壓缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

液壓缸是一種將液壓能轉變為機械能的、做直線往複運圌動（或擺圌動運圌動）的液壓元件，具有結構簡單，工作可靠的特性，能夠在實現往複運圌動時無需減速裝置，沒有傳動間隙，且運圌動平穩的優點，在能源、機械等各工業領域及曰常設備中有著廣泛用途；

單活塞杆液壓缸是隻有一端有活專塞杆的液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運專動，故又稱為雙作用缸。用它來實現往複運專動時，可免去減速裝置，並且沒有傳動間隙，運專動平穩，因此在各種機械的液壓係統中得到廣泛應用。單杆液壓缸（1）無杆腔進油，有杆腔回油。（2）有杆腔進油，無杆腔回油。（3）差動連接—左右兩腔接通，且都通壓力油。單杆活專塞缸由於活專塞兩端有效麵積不等。相同流量的壓力油分別進入液壓缸的左、右腔，活塞移動的速度與進油腔的有效麵積成反比，即油液進入無杆腔時有效麵積大，速度慢，進入有杆腔時有效麵積小，速度快；而活專塞上產生的推力則進油腔的有效麵積成正比。把液壓缸的進油和回油連接在一起，把油缸的有杆腔油液壓回流專到無杆腔，以增加液壓缸往外伸出的速度，這種連接方式一般用在無負載或小負載的快進行程中，它是以犧牲輸出力為代價而提高運專動速度的。差動連接是在不增加液壓泵流量的前提下實現快速運專動的有效方法。單活專塞杆液壓缸可以是缸筒固定，活專塞運專動：也可以是活專塞杆固定缸筒運專動。無論采用其中哪一種形式，液壓缸運專動所占空間長度都是兩倍行程。
