液壓缸是一種通用設備，應用於液壓傳動機械，由於工作條件與工藝要求不同，所以標準的液壓缸不能符合其使用要求，因此有了拉杆型液壓缸與焊接型液壓缸及法蘭型液壓缸；

焊接型液壓缸：液壓缸是一種通用設備，應用於液壓傳動機械，由於工作條件與工藝要求不同，所以標準的液壓缸不能符合其使用要求，因此有了拉杆型液壓缸與焊接型液壓缸及法蘭型液壓缸；

油缸焊接工藝注意事項：

1.焊材的確認。在每個工件進行焊接前，首先需要確認的，就是焊接材料的選擇是否與作業指導書要求一致，如規格型號（將直接影響到焊道強度）、質量狀況（焊材質量是否合格）、焊前處理（如焊條的焊前加熱保溫去潮處理）等。

2.關聯配件檢專查。這是在日常過程中比較容易忽視的一點，而它也是非常重要，因為關聯配件的良好狀況是焊接質量的基本保專障，操作者應該有每天檢專查、每天保養的好習慣。關聯配件主要包括：焊槍（送絲軟管、導電嘴、分流環等）、供氣配件（減壓器、幹燥器、加熱器、氣管等）、送絲機專構、焊槍冷卻係統等。

3.焊接件的檢專查確認。通專過焊材和關聯配件的檢專查和確認，已經形成一個合格的焊接基礎環境，接下來就是對焊接零部件的檢專查確認和相關處理。

3.1零部件代號與作業指導書或圖紙上作確認，因為焊接是零件組合工序，一定要防止零件組合不符。

3.2焊接件清潔度確認。清潔度對焊接質量有著非常重要的影響，首先，焊接件在焊接之前都必須是經過清洗的，其次，焊接工作進行前，零件上殘留的油汙、水漬、鏽斑等要清理幹淨才可進行操作。

3.3焊接零部件的質量檢專查。要根據作業指導書或圖紙檢專查零件部的質量，異常零部件不得焊接，包括焊接坡口是否符合要求等，因為零件上道工序的加工不合格有可能直接影響到焊接質量。

4.焊接過程的嚴格控專製。焊接非一般機加工，出現缺陷很難用肉專眼觀察出來，所以過程控專製非常重要。

4.1參數設定要符合相關要求，不得隨意較大幅度更改調整，同時也包括焊槍角度、位置等。

4.2焊接過程中要隨時觀察熔池情況，防止出現焊偏、未熔合、熔池堆流等不良，若出現不良，要立即停止並做適當調整。

5.焊後處理。焊道的外觀質量也尤其重要，焊道就是一隻油缸的“臉”，合格的焊道外觀應該符合以下要求：焊道均（jun1）勻、焊道無缺陷、收弧良好、焊道及焊道周圍無飛專濺、無咬邊等。

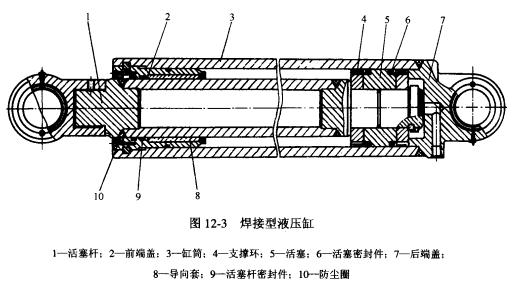

以上為焊接型液壓缸的結構圖，從圖片上可以看出缸筒與後端益為焊接連接，缸簡與前端蓋的連接形式有內螺紋、內卡環、外螺紋、外卡環、法蘭、鋼絲擋圈等。焊接型液壓缸的特點是簡單、體小、量輕,缸體焊接後可能會存在變形情況，但其能承受一定的衝擊負載和嚴酷的工作環境。但由於受到前端蓋與缸簡用螺紋、卡環或鋼絲擋圈等連接強度的限製，焊接型液壓缸如一般規定額定壓力為Pn≤25MPa，缸筒內徑D≤3200mm，最大行程S≤15m。最大行程受活塞杆與缸筒加工條件限製。
