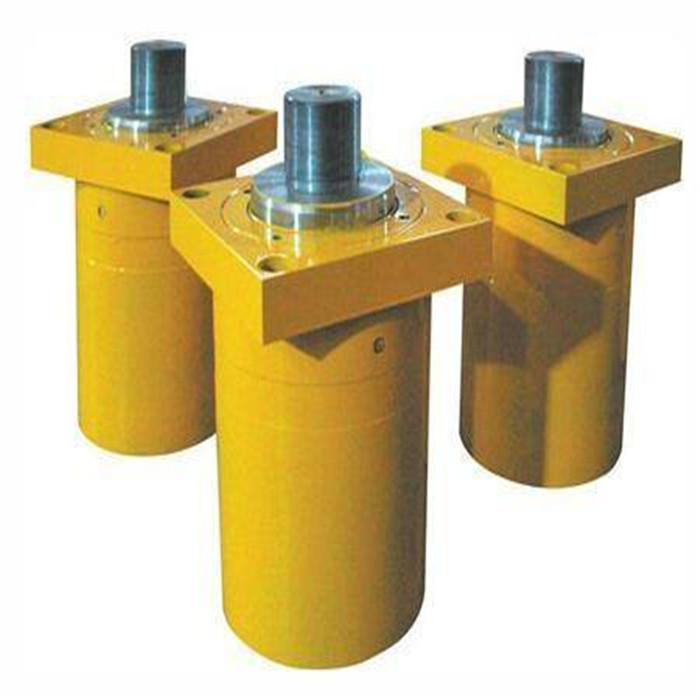

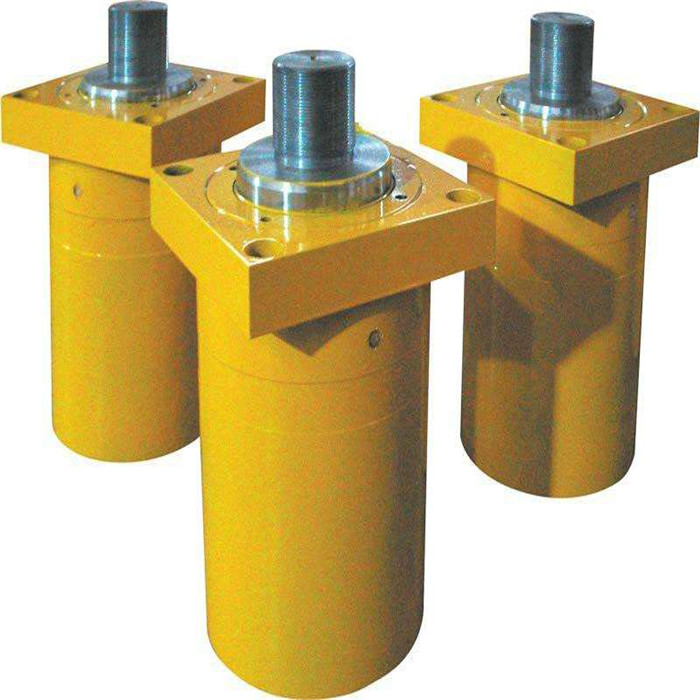

法蘭式液壓缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

法蘭式液壓缸：液壓缸通常由後端蓋、缸筒、活專塞杆、活專塞組件、前端蓋等主要部分組成；為防止油液向液壓缸外泄專漏或由高壓腔向低壓腔泄專漏，在缸筒與端蓋、活專塞與活專塞杆、活專塞與缸筒、活專塞杆與前端蓋之間均設置有密封裝置，在前端蓋外側，還裝有防塵裝置；為防止活專塞快速退回到行程終端時撞擊缸蓋，液壓缸端部還設置緩衝裝置；有時還需設置排氣裝置。法蘭式安裝的分類法蘭式安裝形式液壓缸用法蘭將液壓缸固定在機械上。法蘭式連接結構簡單，加工方便，連接可靠，但是要求缸筒端部有足夠的壁厚，用以安裝螺栓或旋入螺釘，它是常用的一種連接形式。

它可分為以下三種形式。

a 頭部外法蘭式。法蘭蓋設在活專塞杆側的缸蓋上，用它的外側麵與外部組件的安裝麵貼緊，並用螺釘緊圖。這種安裝形式由於液壓缸工作時反作用專力的作用，安裝螺栓承受液壓力的拉伸作用較大，因而安裝螺栓的直徑較大，並要求進行強度計算。

b 頭部內法蘭式。法蘭蓋設置在活專塞杆側的缸蓋上，用它的內專側麵與外部組件的安裝麵貼緊。這種安裝形式由於液壓缸工作時，安裝螺栓受力不大，主要靠安裝支撐麵承受，所以法蘭式直徑較小，結構緊湊。這種安裝形式在固定安裝形式中應用得最多。

c 尾部外法蘭式。法蘭設置在缸的底部，用法蘭的外側與外部組件的安裝麵貼緊，並用螺栓緊固。這種安裝形式液壓缸的連接螺釘受拉力較小，但對活專塞杆的縱向彎曲強度影響較大。

法蘭連接的液壓缸，緊固螺栓又分承受接力和隻起連接作用兩種情況。如果螺栓承受接應力，在作用專力的影響下，會產生疲勞斷裂，這是很危險的。因而，安裝時應盡量使用專力讓法蘭連接板承受，避免螺栓直接受力。
