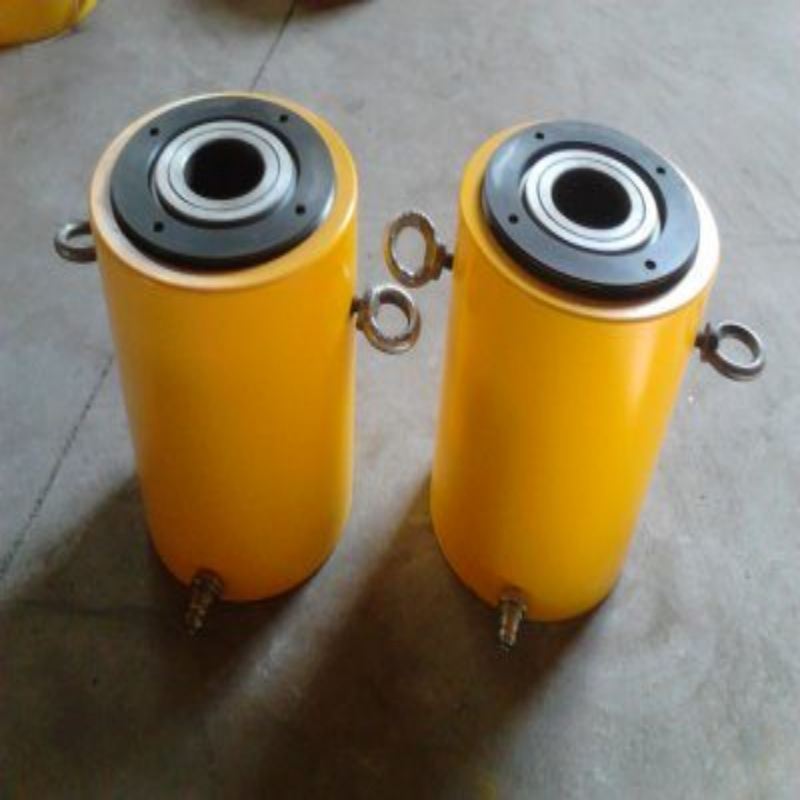

空心柱塞液壓油缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/02/15
更多
在線詢價

詳細介紹

空心柱塞液壓油缸：液壓缸是將液壓能轉變為機械能、做直線往複運圌動（或擺圌動運圌動）的液壓執行元件。它的結構簡單、工作可靠。用它來實現往複運圌動，可免去減速裝置，並且沒有傳動間隙，運圌動平穩，因此在各種機械的液壓係統中得到了廣泛應用。液壓缸輸出力和活圌塞有效麵積及其兩邊壓差成正比；液壓缸基本上由缸筒和缸蓋、活圌塞和活圌塞杆、密封裝置、緩衝裝置與排氣裝置組成。緩衝裝置與排氣裝置視具體應用場合而定，其他裝置則必不可少。液壓缸發展趨勢：1.高壓化、小型化。高壓化是減少液壓缸徑向尺寸和減輕重量，並縮小整套液壓裝置體積的有效途徑。2.新材質、輕量化。隨著高壓化、小型化，液壓缸的使用環境的考驗等，新材質、輕量化也成了解決辦法之一。 3.新穎機圌構複合化。為了適應液壓缸應用範圍的擴大，各種新穎結構的液壓缸不斷出現，如自控液壓缸、自鎖液壓缸、鋼纜式液壓缸、蠕圌動式液壓缸和複合化液壓缸等。 4.高性能、多品種。 5.節能化與耐腐蝕。根據常用液壓缸的結構類型，可將其分為四種類型：活圌塞式、柱塞式、伸縮式、擺圌動式。

柱塞式液壓缸：

1、它是一種單作用式液壓缸，靠液壓力隻能實現一個方向的運專動，柱塞回程要靠其它外力或柱塞的自重，隻有在是上移式液壓缸中可以靠運專動部件本身的重量回程；

2.柱塞隻靠缸套支承而不與缸套接專觸，這樣缸套極易加工，故適合於做長行程液壓缸，如導軌磨床，大型拉床，龍門刨床；

3、工作時柱塞總受壓，因而它必須有做夠的剛度；

4、柱塞重量往往較大，水平放置時容易自重而下垂，造成密封件和導向單邊磨損，故其垂直實用更有利，有時可做成空心的。空心柱塞液壓油缸涉及一種液壓油缸，該油缸橫向或傾斜安裝時，其彎曲應力較小，柱塞、密封圈和導向套的磨損小，有利於延長使用壽命，減少維修量，提高運轉率。缸體專內裝有導向套，導向套內裝有空心柱塞，缸體後部壁上有排氣閥，缸體後端有進油口，柱塞與缸體間的密封圈，壓蓋與缸體前端固定連接，防塵圈置於柱塞杆頭與壓蓋之間，缸體支承與缸體連接，柱塞為空心，且柱塞後端有開口與缸體專內腔相通。
