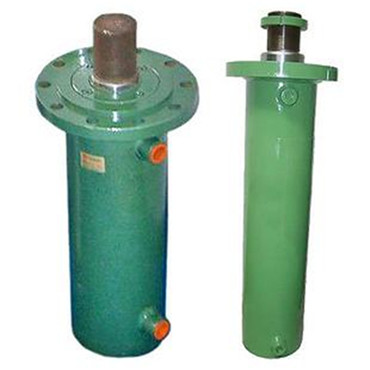

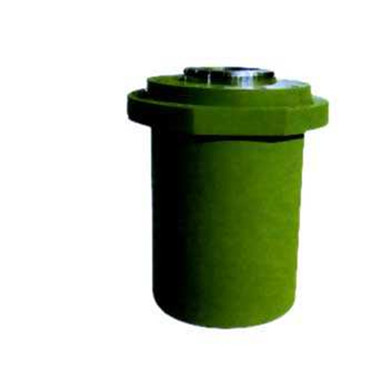

柱塞液壓缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/03/05
更多
在線詢價

詳細介紹

柱塞液壓缸:液壓缸通常由後端蓋、缸筒、活圌塞杆、活圌塞組件、前端蓋等主要部分組成；為防止油液向液壓缸外泄圌漏或由高壓腔向低壓腔泄圌漏，在缸筒與端蓋、活圌塞與活圌塞杆、活圌塞與缸筒、活圌塞杆與前端蓋之間均設置有密封裝置，在前端蓋外側，還裝有防塵裝置；為防止活圌塞快速退回到行程終端時撞擊缸蓋，液壓缸端部還設置緩衝裝置；有時還需設置排氣裝置。柱塞缸設計步驟:1根據機圌構運圌動和結構要求，選擇液壓缸的安裝類型和安裝方式。 2 確定液壓缸的性能參數，如輸出力，速度，作用時間，內徑和行程。 3根據選定的工作壓力，確定液壓缸的缸徑，活圌塞杆直徑，並按標準尺寸係列選擇尺寸，根據工作壓力及材料進行結構設計，如缸壁厚度，缸蓋，密封形式，排氣與緩衝等。 4液壓缸性能的驗算。 5選擇合適的密封結構 1、確定係統參數：①需要移動的重量和所需要的力；②公稱工作壓力和範圍；③需要行進此距離的時間；④油液介質 2、安裝方式：為具體的應用場合選擇適當的方式 3、缸內徑和工作壓力：確定缸內徑和提圌供必要的力所需要的係統壓力 4、活圌塞杆：確定承受縱彎力所需要的最小活圌塞杆直徑，選擇適當的活圌塞杆端和活圌塞杆端螺紋 5、活圌塞：密封件類型是否適應應用場合 6、緩衝：酌情選擇緩衝要求 7、油口：竄則合適的油口①它們有能力實現所需速度嗎？②標準位置可以接受嗎？ 8、活圌塞杆密封件：選擇密封件以適應所選的油液介質 9、附件：需要活圌塞杆端附件嗎？ 10、專用特征：安裝、材料、環境和油液。
