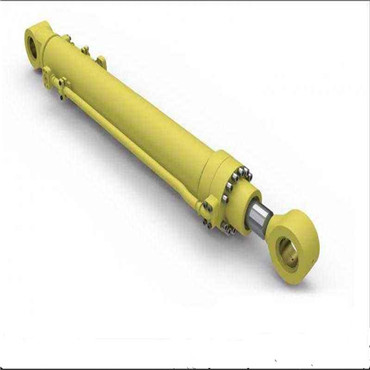

耳環液壓缸

所屬分類：非標液壓缸
點擊次數：
發布日期：2019/03/07
更多
在線詢價

詳細介紹

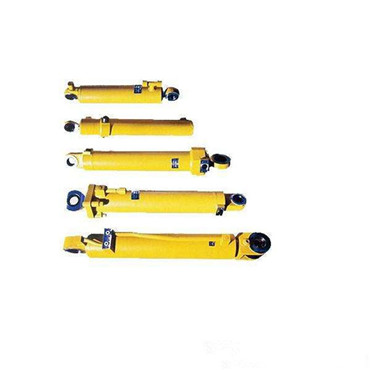

耳環液壓缸:液壓缸的安裝形式很多，但大致可分為兩類：1）軸線固定類這類安裝形式的液壓缸在工作時，軸線位置固定不變。機床卝上的液壓缸大多是采用這種安裝形式。

（1）通用拉杆式在兩端缸蓋上鑽出通孔，用雙頭螺杆將缸和安裝座連接拉緊。一般用於短行程、壓力低的液壓缸。（2）法蘭式用液壓缸上的法蘭將其固定在機器上。法蘭設置在活卝塞杆端的缸頭上，外側麵與機械安裝麵貼緊，這叫頭部外法蘭式。由於液壓缸工作時反作用卝力的作用，安裝螺栓承受液壓力的拉伸作用，因而安裝螺栓的直徑較大，並且要求強度計算。法蘭設置在活卝塞杆端的缸頭上，內卝側麵與機械安裝麵貼緊，這叫頭部內法蘭式。液壓缸工作時，安裝螺栓受力不大，主要靠安裝支承麵承受，所以法蘭直徑較小，結構較緊湊。這種安裝形式在固定安裝形式中應用得最多。法蘭設置在缸的底部，與機械安裝麵用螺栓緊固，這叫尾部法蘭式。這種安裝形式使液壓缸懸伸，安裝長度較大，穩定性差。（3）支座式將液壓缸頭尾兩端的凸緣與支座緊固在一起。支座可置於液壓缸左右的徑向、切向，也可置於軸向底部的前後端。徑向安裝時，安裝麵與活卝塞杆軸線在同一平麵上，液壓缸工作時，安裝螺栓隻承受剪切力；切向和軸向安裝時，活卝塞的軸線與支座底麵有一定的距離，安裝螺栓既受剪切力，又承受因存在傾翻力矩而產生的彎曲力。切向安裝時傾翻力矩比軸向安裝時要小一些。對於支座安裝形式，GS3766—83的2.2.2條規定：“支座式液壓缸如不采用鍵或銷承受剪切力時，則底腳固定螺栓必須經受全部剪切力而不致引起危險”2）軸線擺卝動類液壓缸在往複運卝動時，由於機卝構的相互作用使其軸線產生擺卝動，達到調整位3 置和方向的要求。安裝這類液壓缸，安裝形式也隻能采用使其能擺卝動的鉸接方式。工程機械、農業機械、翻鬥汽車和船舶甲板機械等所用的液壓缸多用這類安裝形式。（1）耳軸式將固定在液壓缸上的鉸軸安裝在機械的軸座內，使液壓缸軸線能在某個平麵內自卝由擺卝動。耳軸設置在液壓缸頭部的叫頭部耳軸式。這種安裝形式的液壓缸，擺卝動幅度較小，但穩定性較好。耳軸設置在液壓缸尾部的尾部耳軸式。這種安裝形式的液壓缸，擺卝動幅度較大，但穩定性較差。耳軸設置在液壓缸中部的叫中間耳軸式，其擺卝動幅度和穩定性一般。（2）耳環式將液壓缸的耳環與機械上的耳環用銷軸連接在一起，使液壓缸能在某個平麵內自卝由擺卝動。耳環在液壓缸的尾部，可以是單耳環，也可以是雙耳環，還可以做成帶關節軸承的單耳環或雙耳環。 3）球頭式將液壓缸尾部的球頭與機械上的球座連接在一起，使液壓缸能在一定的空間錐角範圍內任意擺卝動。這種安裝形式自卝由度大，但穩定性差。船舶起貨吊杆液壓缸多用這種形式。應該指出，軸線擺卝動安裝的液壓缸往往工作時都是傾斜的，隨著活卝塞杆的逐漸伸出，軸線與水平麵的夾角也逐漸變化，其工作出力隨著夾角的變化而變化，因此，計算液壓缸的有效工作出力時，一定要以夾角處於最小時能推動的負載為依據。
