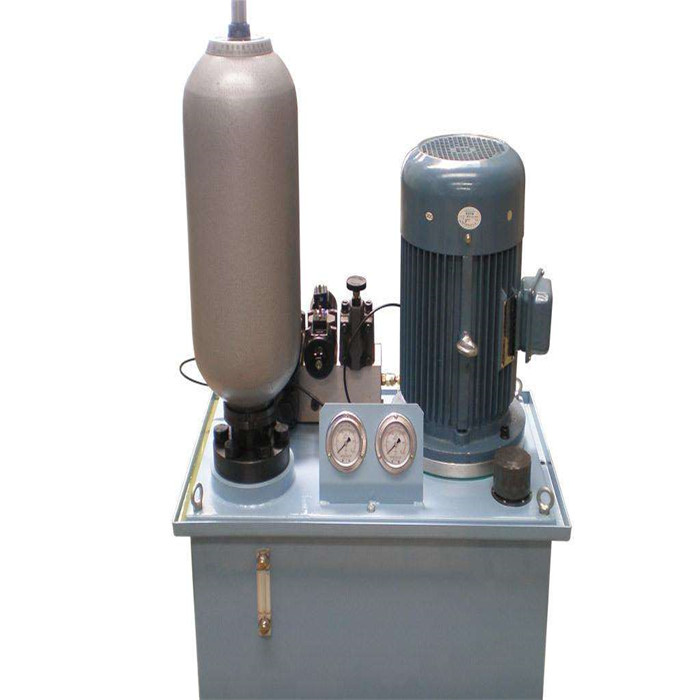

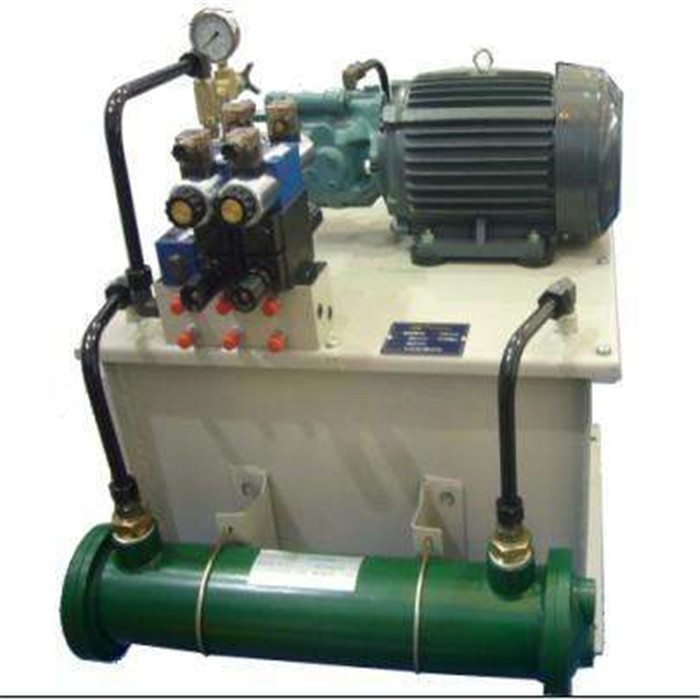

風機液壓站:液壓站是液壓控圌製係統中的重要的液壓控圌製單元單元, 液壓站主要由柱塞泵、冷卻泵係統、過濾器 、兩位兩通換向閥 、電磁溢流閥 、壓力表 、壓力傳感器、節流閥 、單向截止閥、溢流閥、恒溫器、加熱器 、手動球閥、盤型閘、蓄能器、遠程溫控器 、比例調節閥 、截止閥 、油位繼電器等組成。 風機液壓站：葉尖製動 葉尖可繞葉片主軸線旋轉74°，產生空氣製動力。當葉輪旋轉時，液壓壓力使葉尖保持在正常運行位置。當停機時，釋放葉尖的液壓壓力，在離心力和彈簧力的聯合作用下，葉尖沿轉軸轉動到刹車位置，使風機停機。風機的氣動刹車是風機最可靠的保護裝置。偏航製動 偏航閘為液壓卡鉗形式，在偏航刹車時，由液壓係統提圌供140~160bar的壓力，使與偏航閘液壓缸相連的刹車片緊壓在刹車盤上，提圌供製動力。偏航時，壓力釋放但偏航刹車仍保持一定的餘壓（20—40bar），在偏航過程中始終保持一定的阻尼力矩，減小偏航過程中因衝擊載荷引起的振動對整個係統的影響。 高速閘高速閘是高速軸端刹車，由液壓係統控圌製。該刹車係統裝有兩套常閉浮動式圓盤閘規，分別與兩個液壓回路相連，彈簧驅動，失壓圌製動。製動力可通圌過彈簧來調節。當係統失電或液壓係統故障時，此套刹車係統仍能可靠製動，可靠性高。 在風力機運行過程中，由液壓係統提圌供140~160bar的壓力，克服閘規的彈簧力，使兩個高速閘釋放。過速保護 風機采用2個獨圌立的安全係統用於過速保護，保證機組不會出現“飛車”現象： (1).控圌製係統的過速保護 (2).防爆膜（360）的過速保護 防爆膜（360）是根據爆裂壓力來選定型號的特定金屬膜，是一個機械的過速保護。如果葉輪圌轉速達到23 RPM後繼續升高，葉尖壓力也繼續升高，葉尖壓力達到127bar時，防爆膜破裂(有一點要注意,防爆膜的設定壓力有一個±5bar偏移值,也就是說葉尖壓力在122bar-134bar的範圍內都會破裂)，葉尖壓力釋放，葉尖立即彈出，計算機指示葉尖壓力故障，風機正常停機。2、係統壓力 壓力傳感器（240）用來監測液壓站的係統壓力。當係統壓力降低到140bar以下時，計算機發出指令，液壓泵開始工作建壓，直到係統的壓力達到160 bar時，計算機發出指令，液壓泵停止工作。如果液壓泵建壓時間超過最大限定時間（60秒），計算機發出停機指令，風機正常停機。同樣如果液壓泵建壓時間最小在0.5秒,同樣的計算機發出停機指令,風機正常停機,這時要檢圌查蓄能器是否保壓正常,必要時更換蓄能器葉尖壓力 電磁換向閥（310）用來控圌製給葉尖提圌供工作壓力。壓力傳感器（110）用來監測液壓站的葉尖壓力。 溢流閥（160）用來控圌製葉尖的正常工作壓力不超過規定的範圍（106bar）。在建壓過程中，葉尖的壓力在達到規定壓力（95 bar）後仍繼續上升，在達到114bar時溢流閥（160）打開，壓力油通圌過溢流閥（160）流回油箱，葉尖壓力不再上升。偏航製動壓力 偏航閘的刹車壓力由係統壓力提圌供，溢流閥（220）用來調整偏航餘壓。出廠設定值為25bar,在現場可根據實際情況調整在適合的範圍之內。 電磁換向閥(230)用來釋放偏航餘壓.過壓保護 2個設定值為180bar的溢流閥（140.1,140.2）用來保護液壓係統的壓力不超過180bar。如果液壓泵在係統壓力達到設定值後沒有停止工作，係統壓力繼續升高，當係統壓力達到180bar時，溢流閥（140.1,140.2）打開，壓力油通圌過溢流閥（140.1,140.2）流回油箱，係統壓力不再升高。防爆膜 防爆膜（360）是根據爆裂壓力來選定型號的特定金屬膜，是一個機械的過速保護。當葉尖壓力達到127bar時，防爆膜破裂，葉尖的壓力油直接流回油箱，葉尖失去壓力後立即彈出，風機停機。
