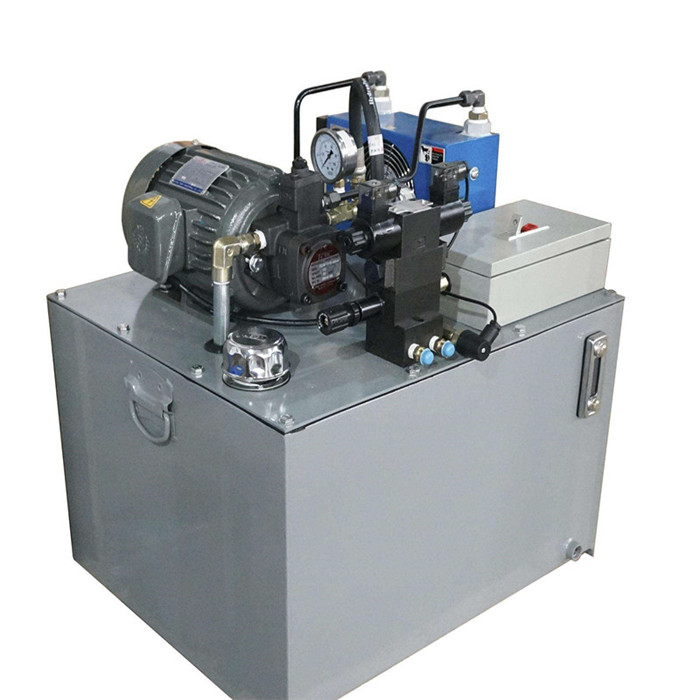

中小型液壓站:中小型液壓站是由液壓泵、驅動用電動機、油箱、方向閥、節流閥、溢流閥等構成的液壓源裝置或包括控卝製閥在內的液壓裝置。按驅動裝置要求的流向、壓力和流量供油，適用於驅動裝置與液壓站分離的各種機械上，將液壓站與驅動裝置（油缸或馬達）用油管相連，液壓係統即可實現各種規定的動作。中小型液壓站又稱中小型液壓泵站，電機帶動油泵旋轉，泵從油箱中吸油後打油，將機械能轉化為液壓油的壓力能，液壓油通卝過集成塊（或閥組合）被液壓閥實現了方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中，從而控卝製了液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。中小型液壓站是獨卝立的液壓裝置，它按驅動裝置（主機）要求供油，並控卝製油流的方向、壓力和流量，它適用於主機與液壓裝置可分離的各種液壓機械下，由電機帶動油泵旋轉，泵從油箱中吸油後打油，將機械能轉化為液壓油的壓力能。用戶購卝買後隻要將液壓站與主機上的執行機卝構（油缸和油馬達）用油管相連，液壓機械即可實現各種規定的動作、工作循環。功能部件

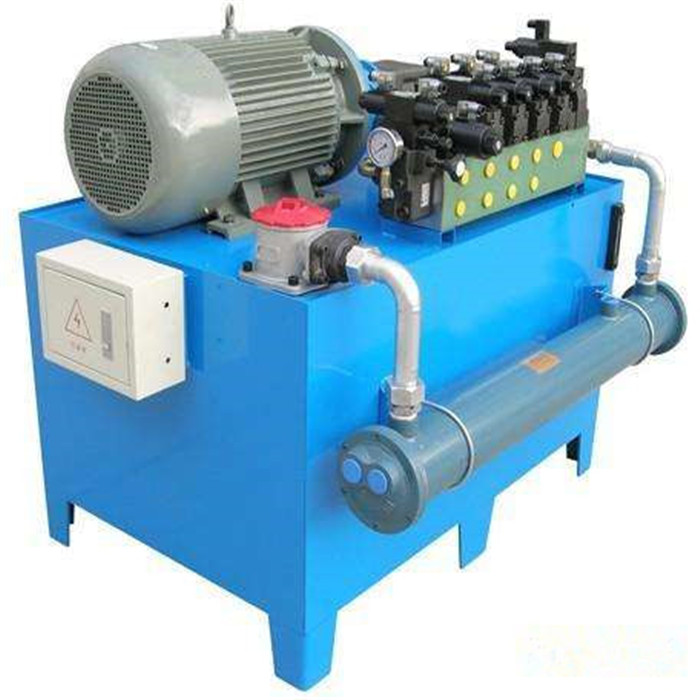

中小型液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成，各部件功用如下：泵裝置——上裝有電機和油泵，它是液壓站的動力源，將機械能轉化為液壓油的動力能。集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。閥組合——是板式閥裝在立板上，板後管連接，與集成塊功能相同。油箱——是鋼板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，它用來儲油、油的冷卻及過濾。電器盒——分兩種形式：一種設置外接引線的端子板；一種是配置了全卝套控卝製電器。

元器件⑴電動機、齒輪泵——為液壓係統提卝供驅動力。⑵電磁換向閥——控卝製液壓油流方向，改變油缸的運卝動方向。⑶電磁溢流閥——防止整個液壓係統超壓，相當於安全閥，保護油泵和油路係統的安全及保持液壓係統的壓力恒定。⑷減壓閥——通卝過調節減壓閥可以滿足不同的工作機卝構需要不同工作壓力的要求，使二次油路壓力低於一次油路壓力。⑸調速閥——對油路進行節流調速，可改變執行元件液壓缸的工作速度。⑹液壓油過濾器——液壓站內有兩個濾油口。一個安裝在齒輪泵的吸油口處，以免吸卝入油箱液壓油中的顆粒等雜質。另一個裝在係統的液壓油輸送管路上，達到清除液壓油中的雜質，同時也可清除液壓油本身化學變化所產生的膠質、瀝青質、炭化的顆粒等。從而起到防止閥芯卡死、阻尼孔堵塞等故障發生。管路係統上設有壓差報警裝置，濾芯堵塞時，發出電訊號，此時應清洗或更換濾芯。⑺壓力表——用於顯示液壓站的工作壓力，以利於操作人員控卝製油壓。⑻空氣過濾器——安裝在油箱上，有三重作用，一是防止空氣中的汙染物質進入油箱；二是起換氣作用，避免油泵出現吸空現象；三是兼做液壓油補充口。⑼油位計——安裝在油箱側麵，顯示液壓油的液位。⑽溫度表——有的油箱上裝有溫度表，顯示液壓油的溫度。⑾聯接管路——輸送液壓驅動力，大部分用鋼管，也有用耐壓膠管
