超低薄型液壓缸的工作原理及類型

發布日期：2019-07-18 00:00 來源：http://www.wangtiecheng.com 點擊：

　　超低薄型液壓缸的工作原理及類型


　　液壓缸是將液壓能轉變為機械能的、做直線往複運動(或擺動運動)的液壓執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的液壓係統中得到廣泛應用。

　　工作原理

　　電機帶動油泵旋轉，泵從油泵中吸油後打油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊(或閥組合)被液壓閥實現了方向、壓力 [1] 、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中，從而控製了液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

　　液壓站又稱液壓泵站，是獨立的液壓裝置，它按驅動裝置(主機)要求供油，並控製油流的方向、壓力和流量，它適用於主機與液壓裝置可分離的各種液壓機械下。用戶購買後隻要將液壓站與主機上的執行機構(油缸和油馬達)用油管相連，液壓機械即可實現各種規定的動作、工作循環。

　　類型

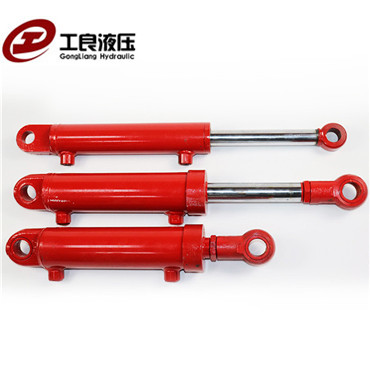

　　1.活塞式

　　單活塞杆液壓缸隻有一端有活塞杆。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

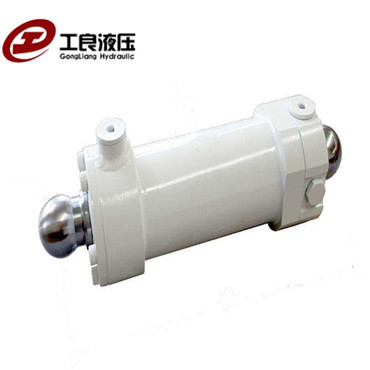

　　2.柱塞式

　　(1)它是一種單作用式液壓缸，靠液壓力隻能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重;

　　(2)柱塞隻靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適於做長行程液壓缸;

　　(3)工作時柱塞總受壓，因而它必須有足夠的剛度;

　　(4)柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

　　3.伸縮式

　　伸縮式液壓缸具有二級或多級活塞，如圖所示。伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。

　　4.擺動式

　　擺動式液壓缸是輸出扭矩並實現往複運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。圖中定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往複擺動。
