　　單杆液壓缸的設計及故障的修複

發布日期：2019-07-22 00:00 來源：http://www.wangtiecheng.com 點擊：

　　單杆液壓缸的設計及故障的修複

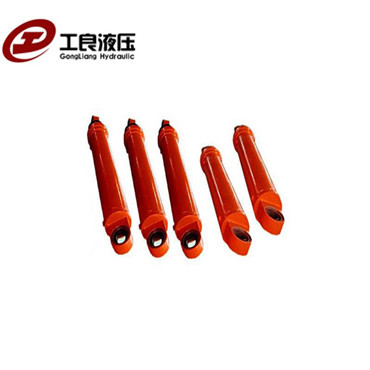

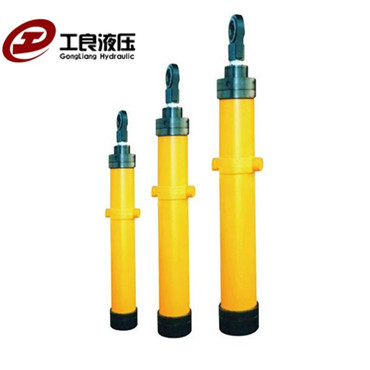

　　單活塞杆液壓缸是隻有一端有活塞杆的液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故又稱為雙作用缸。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的液壓係統中得到廣泛應用。

　　設計的依據及注意事項

　　依據：

　　(1)設備的用途工件條件。

　　(2)工作機構的結構特點、負載情況、速度要求、行程大小和動作要求。

　　(3)液壓係統所選定的工作壓力。

　　(4)材料、配件和加工工藝的現狀。

　　(5)有關國家標準和技術規範等。

　　設計時應注意的幾個問題：

　　(1)在保證設計要求的前提下，盡量使結構簡單、緊湊、尺寸小，采用標準形式和標準件，使設計、製造容易，裝配、調整、維護方便。

　　(2)應盡量使活塞杆在多拉狀態下承受最大負載，在多壓狀態下具有良好的縱向穩定性。

　　(3)在確定與設備的固定形式時，必須考慮缸體受熱後的伸長問題，為此，缸體隻應在一端固定，而讓另一端能自由伸縮。

　　設計步驟

　　(1)選擇液壓缸的類型和各部分的結構形式。

　　(2)確定基本參數：P、D、d。

　　(3)結構計算與驗算：包括缸筒壁厚、外徑、端蓋的強度計算，活塞杆強度和穩定性驗算，以及各部分連接結構的強度計算。

　　(4)導向、密封、緩衝、排氣及防塵裝置設計。

　　(5)整理設計計算書，繪製裝配圖和零件圖。

　　基本參數的確定

　　1.工作壓力

　　根據工況要求、加工條件及液壓元件來源等因素綜合考慮。

　　2.D、 d的確定。

　　故障及修複

　　編輯

　　單杆液壓缸在使用過程中常由於密封件磨損、缸筒磨損、內壁劃傷、內壁腐蝕、活塞或活塞杆劃傷等造成故障，液壓設備執行元件塗壓缸的密封性能直接影響到設備的性能，尤其是較大的液壓缸在其密封性受損後，修複或更換零部件比較困難且成本較高。

　　傳統的修複方法是將損壞的部件進行拆卸後外協修複，或是進行刷鍍及表麵的整體刮研，但修複周期長，修複費用高。針對上述問題，當代最新維修方法是采用高分子複合材料，應用最多的有美國美嘉華應用技術在現場進行劃傷尺寸的恢複修複。其材料優異的附著力和良好的抗壓能力，不但能夠滿足上述的工況要求下的生產使用要求，而且操作工藝簡單易行，既無熱影響，塗層厚度又不受限製。同時塗層本身具有的優越的耐油耐腐蝕性能及自潤滑功能，確保了修複後的耐磨性能，保證了企業的正常生產，避免了設備部件的損壞加劇。

　　修複工藝如下：

　　1、表麵處理：首先清洗和打磨，用脫脂棉蘸丙酮或無水乙醇將將劃傷部位清洗幹淨後進行打磨。(若不先清洗而直接進行打磨，會使油汙浸入缸體，造成粘接不牢，甚至脫落。打磨時先將擠傷部位高出基準麵的部分打磨至基準麵以下，以防止柱塞的再劃傷，再用什錦銼將劃傷溝槽內的油汙、異物剔出，最後用旋轉銼將整個劃傷麵打毛。) 清洗和加溫幹燥，對已打磨好的劃傷麵用丙酮擦試幹淨。然後用熱風機或碘鎢燈將水分烤幹，同時也對待修複表麵進行預熱，尤其在室溫低於15℃的情況下，必須對待修複表麵進行預熱。

　　2、調和材料：嚴格按照比例進行調和，並攪拌均勻，直到沒有色差。

　　3、塗抹材料：將調和均勻的2211F塗抹到劃傷表麵;第一層要薄，要均勻且全部覆蓋劃傷麵，以確保材料與金屬表麵最好的粘接，再將材料塗至整個修複部位後反複按壓，確保材料填實並達到所需厚度，使之比缸筒內壁表麵略高。

　　4、固化：材料在24℃下完全達到各項性能需要24小時，為了節省時間，可以通過鹵鎢燈提高溫度，溫度每提升11℃，固化時間就會縮短一半，最佳固化溫度70℃。

　　5、材料固化後，用細磨石或刮刀，將高出表麵的材料修複平整，施工完畢。
