　　多級液壓缸簡介及設計


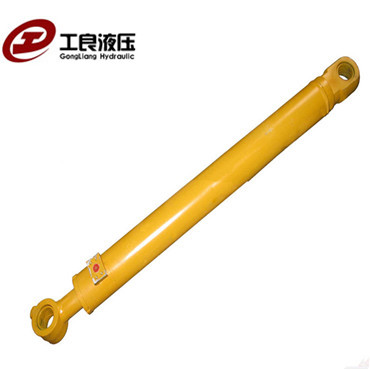

　　伸縮式液壓缸又稱多級液壓缸。它由兩級或多級活塞缸套裝而成，主要由缸蓋、缸筒、套筒、活塞等零件組成。缸筒兩端有進、出油口A 和B。當A 口進油,B 口回油時，先推動有效作用麵積較大的一級活塞運動，然後推動較小的二級活塞運動。因為進入A 口的流量不變，故有效作用麵積大的活塞運動速度低而推力大，反之運動速度高而推力小。若B 口進油，A 口回油，則二級活塞先退回至終點，然後一級活塞才退回。

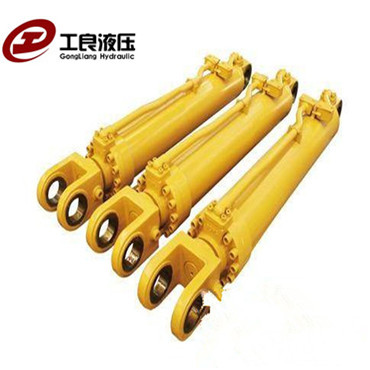

　　油缸是液壓傳動係統中實現往複運動和小於360°回擺運動的液壓執行元件。具有結構簡單，工作可靠，製造容易以及使用維護方便、低速穩定性好等優點。因此，廣泛應用於工業生產各部門。其主要應用有：工程機械中挖掘機和裝載機的鏟裝機構和提升機構

　　伸縮式液壓缸的特點是：工作行程可以很長，不工作時可以縮得較短。適用於安裝空間受到限製而行程要求很長的場合，如翻鬥汽車、起重機的伸縮臂。當伸縮式液壓缸逐級伸出時，有效工作麵積逐次減小。當輸入流量不變時，外伸速度逐漸增大;當外負載不變時，液壓缸的工作壓力逐漸增高。單作用伸縮式液壓缸的外伸依靠油液壓力,收縮時依靠自重或負載作用。因此，用於缸體傾斜或垂直旋轉的場合。

　　液壓缸的結構設計

　　 1、缸體與缸的連接

　　缸體與缸的連接形式較多，有拉杆連接、法蘭連接、內半環連接、焊接連接、。在此選用焊接連接。

　　2、活塞與活塞杆的連接

　　活塞與活塞杆的連接大多采用螺紋連接結構和卡鍵連接結構。螺紋連接結構形式簡單實用，應用較為普遍;卡鍵連接機構適用於工作壓力較大，工作機械振動較大的油缸。因此從多方麵的因素考慮選擇螺紋連接結構。

　　4、液壓缸缸體的安全係數

　　對缸體來說，液壓力、機械力和安全係數有關的因素都對缸體有影響。液壓缸因壓力過高喪失正常工作能力而破壞，往往是強度問題、剛度和定性問題三種形式給表現出來，其中最重要的還是強度問題。要保證缸體的強度，一定要考慮適當的安全係數。
