　　氣壓缸的類型及加工

發布日期：2019-10-22 00:00 來源：http://www.wangtiecheng.com 點擊：

　　氣壓缸的類型及加工


　　氣壓缸是將氣壓能轉變為機械能的、做直線往複運動(或擺動運動)的氣壓執行元件。它結構簡單、工作可靠。用它來實現往複運動時，可免去減速裝置，並且沒有傳動間隙，運動平穩，因此在各種機械的氣壓係統中得到廣泛應用。

　　根據常用氣壓缸的結構形式，可將其分為四種類型：

　　活塞式

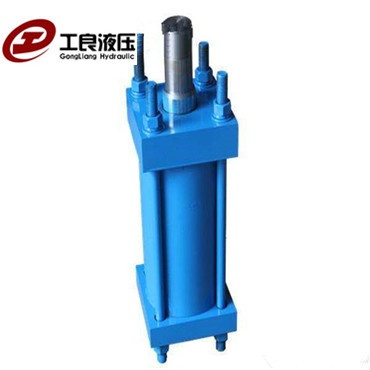

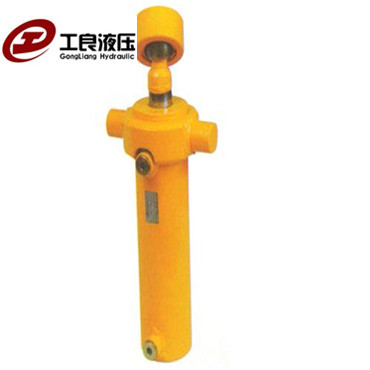

　　單活塞杆氣壓缸隻有一端有活塞杆。如圖所示是一種單活塞氣壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

　　柱塞式

　　(1) 柱塞式氣壓缸是一種單作用式氣壓缸，靠氣壓力隻能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重;

　　(2)柱塞隻靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適於做長行程氣壓缸;

　　(3)工作時柱塞總受壓，因而它必須有足夠的剛度;

　　(4)柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

　　伸縮式

　　伸縮式氣壓缸具有二級或多級活塞，伸縮式氣壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種氣壓缸常用於工程機械和農業機械上。

　　擺動式

　　擺動式氣壓缸是輸出扭矩並實現往複運動的執行元件，也稱擺動式氣壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往複擺動。

　　氣壓缸的加工

　　缸筒作為氣壓缸、礦用單體支柱、氣壓支架、炮管等產品的主要部件，其加工質量的好壞直接影響整個產品的壽命和可靠性。缸筒加工要求高對同軸度、耐磨性要求嚴格。缸筒的基本特征是深孔加工，其加工一直困擾加工人員。

　　采用滾壓加工，由於表麵層留有表麵殘餘壓應力，有助於表麵微小裂紋的封閉，阻礙侵蝕作用的擴展。從而提高表麵抗腐蝕能力，並能延緩疲勞裂紋的產生或擴大，因而提高缸筒疲勞強度。通過滾壓成型，滾壓表麵形成一層冷作硬化層，減少了磨削副接觸表麵的彈性和塑性變形，從而提高了缸筒內壁的耐磨性，同時避免了因磨削引起的燒傷。滾壓後，表麵粗糙度值的減小，可提高配合性質。

　　油缸是工程機械最主要部件，傳統的加工方法是：拉削缸體——精鏜缸體——磨削缸體。采用滾壓方法是：拉削缸體——精鏜缸體——滾壓缸體，工序是3部分，但時間上對比：磨削缸體1米大概在1-2天的時間，滾壓缸體1米大概在10-30分鍾的時間。投入對比：磨床或絎磨機(幾萬至幾百萬)，滾壓刀(1千至幾萬)。孔的表麵硬度提高約30%，缸筒內表麵疲勞強度提高25%。油缸使用壽命若隻考慮缸筒影響，提高2～3倍，鏜削滾壓工藝較磨削工藝效率提高3倍左右。以上數據說明，滾壓工藝是高效的，能大大提高缸筒的表麵質量。

　　油缸經過滾壓後，表麵沒有鋒利的微小刃口，長時間的運動摩擦也不會損傷密封圈或密封件，這點在氣壓行業特別重要。
